Die SNMP kompatiblen DC Gleichstrom Sensoren wurden speziell für die Messung von Gleichstromspannung entwickelt. Diese sind zu allen webbasierten Mess- und Überwachungssystemen des Herstellers Didactum kompatibel. Auch die Vorgängermodelle können mit diesen DC Gleichstromsensor / DC Voltmeter ausgestattet werden.

Angeboten wird dieser Sensor in 2 verschiedenen Ausführungen:

DC Gleichstromsensor / DC Voltmeter mit Messbereich von 0 bis 75V DC Gleichstrom
DC Gleichstromsensor / DC Voltmeter für 0 bis 14V DC Gleichstrom

Lieferumfang

Im Lieferumfang des beschrifteten Sensors sind ein geschirmtes RJ12 Sensorkabel (Länge 2 Meter), ein 2-Port Terminalstecker sowie Montagematerial (Schraube, doppelseitiges Montagetape) enthalten.

Achten Sie bitte darauf, dass ausschließlich das im Lieferumfang enthaltene, geschirmte RJ12 Sensorkabel (6P6C) verwendet wird. Sofern Sie ein längeres Anschlusskabel benötigen, so können geeignete Sensorkabel im Onlineshop von Didactum Security GmbH bestellt werden.

Sensor Installation

Verbinden Sie den geschirmten RJ12 Stecker des 2 Meter langen Sensorkabels mit dem RJ12 Anschluss des Gleichstromsensors / DC Voltmeters. Danach stecken Sie den 2. geschirmten Stecker in einen freien Sensoranschluss des Mess- und Überwachungsgeräts der Modellreihe 50 / 100 III (DC) / 400 / 500 II (DC) / 600 / 700. Danach verbinden Sie den grünen Terminalstecker mit einem geeigneten Zweidrahtkabel mit der zu überwachenden Gleichstromquelle.

Wichtiger Hinweis: Prüfen Sie vor dem Anschluss, ob die zu messende Gleichstromspannung vom DC Spannungssensor auch unterstützt wird. Kontaktieren Sie bitte grundsätzlich einen Elektriker.

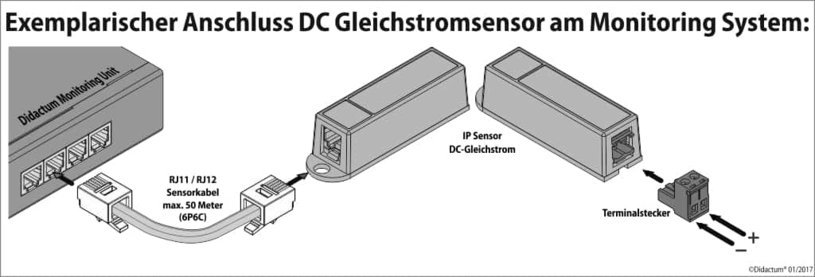

Abb.: Sehen Sie hier, wie der Sensor DC Gleichstrom am IP basierten Mess- und Überwachungssystem angeschlossen wird. Am Terminalstecker wird die zu überwachende Gleichstromquelle angeschlossen.

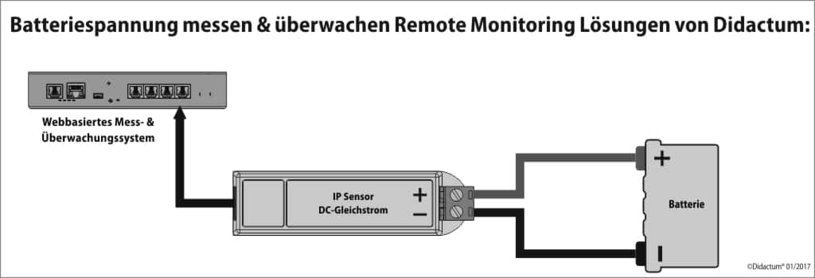

Abb.: Sehen Sie hier, wie die eine Batterie am webbasierten Mess- und Überwachungssystem der Marke Didactum angeschlossen wird.

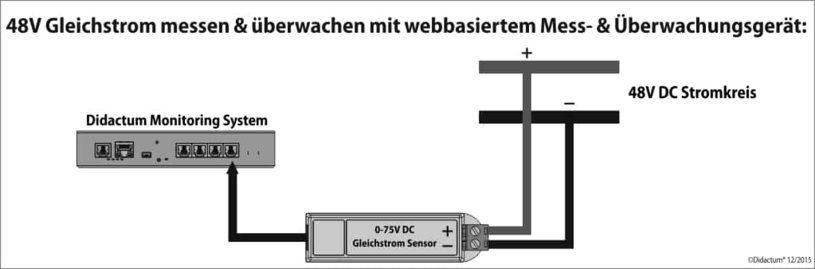

Abb.: Hier wird mit dem 0-75V DC Sensor von Didactum ein 48V DC Stromkreis gemessen und überwacht. Bei Unter- bzw. Überschreitung der DC Spannung kann das web-basierte Messsystem Meldungen per SNMP Traps, E-Mail und / oder SMS (via GSM-/LTE- Modem) verschicken.

Konfiguration des DC Sensors im Monitoring System

Sobald der dieser mit einer SNMP OID ausgestattete Sensor an einem der analogen Sensor Anschlüsse des webbasierten Mess- und Überwachungssystems angeschlossen wurde, wird dieser sofort identifiziert und im mehrsprachigem Web Frontend aufgelistet.

Der DC Gleichstrom Sensor erscheint dann im "Systembaum" unter "Autodetect".

Hinweis der Redaktion: Das Icon "V“ steht als Kürzel für "Voltage“ und wird für alle Spannungssensoren und -konverter des Herstellers Didactum verwendet.

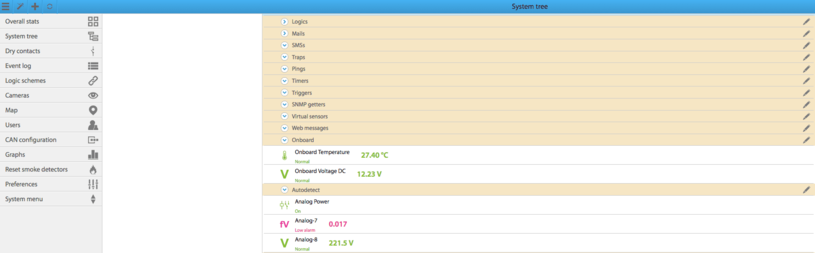

Abb.: Das angeschlossene DC Voltmeter wird vom web-basierten Messgerät automatisch erkannt und aufgelistet.

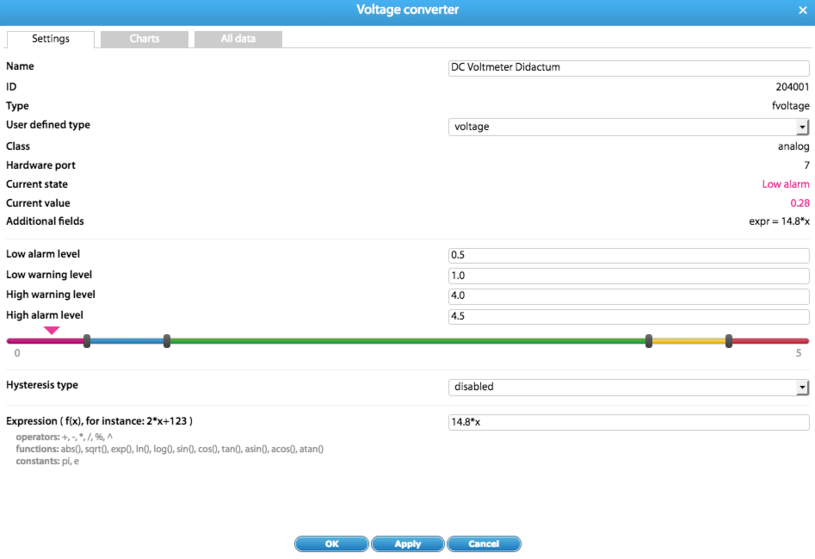

Klicken Sie im Webinterface ganz einfach auf den DC Sensor, um sich die Sensoreinstellungen anzeigen zu lassen. Ändern Sie beispielsweise den Namen des Sensors DC Gleichstrom. In unserem Beispiel haben wir die Bezeichnung "DC Voltmeter Didactum" vergeben. Unter "User defined type" haben wir "Voltage" ausgewählt, um das korrekte Icon "V“ (Kürzel für "Voltage") zu erhalten. Danach können Sie für die DC Gleichstromspannung individuelle Grenz- und Schwellenwerte festlegen ("Low Alarm Level", "Low Warning Level", " Normal", "High Warning Level" und "High Alarm Level"). Diese Werte können sowohl per Mauszeiger, als auch per Tastatureingabe festegelegt werden.
Ganz unten im Menu unter "Expression ( f(x), for instance: 2*x+123 ) "geben wir nun die erforderliche Umrechnungsformel "14.8*x" (ohne Anführungszeichen) ein, wobei K=~14.8 ist. Nachdem wir den DC Sensor konfiguriert haben, klicken wir auf "Apply", um die Einstellungen zu übernehmen. Bitte vergessen Sie nicht, die getätigten Einstellungen durch das Klicken auf das Diskettensymbol dauerhaft im webbasierten Monitoring System zu speichern.
