AC Wechselstrom Sensor

    Der AC Wechselstrom Sensor dient der permanenten Überwachung der Stromversorgung im Bereich von 90 bis 240V AC. Dieser Sensor erkennt auch Stromausfall und Spannungseinbruch.
    Einfache Installation

    Verbinden Sie den Sensor zur Überwachung der Stromversorgung mit dem zugehörigen Sensorkabel. Hier stecken Sie ganz einfach den USB Stecker des im Lieferumfang enthaltenen RJ11/RJ12 Kabels in den USB Anschluss der Sensoreinheit. Den RJ11/RJ12 Stecker des Kabels stecken Sie bitte in einen freien Sensoranschluss Ihres Ethernet basierten Monitoring Systems 50/100/100II/100III (DC)/400/500 II (DC)/600/700.

    Danach wird der Wechselstrom Sensor ganz einfach in eine freie 230V Steckdose gesteckt.

    Hinweise der Redaktion:

    Um Spannungsabweichungen bzw. einen Stromausfall zuverlässig gemeldet zu bekommen, darf die zu überwachende Steckdose / Stromleiste nicht USV gepuffert sein. Das Monitoring System 500 II kann mit einem Notstrom Akku ausgestattet werden. Bei Stromausfall wird dieses Gerät bis zu 5 Stunden mit Spannung versorgt.

    Alle anderen Mess- und Überwachungsgeräte müssen an eine USV (unterbrechungsfreie Stromversorgung) angeschlossen werden, damit bei einem Ausfall der Stromversorgung eine Benachrichtigung und Alarmierung erfolgen kann.

    Verlängerung des Sensorkabels AC Wechselstrom

    Das 1,8 Meter lange Sensorkabel kann auf Wunsch bis zu 100 Meter verlängert werden. Im Online Shop können Sie hier geeignete Verlängerungskabel für den Wechselstromsensor bestellen.
    Konfiguration Wechselstromsensor

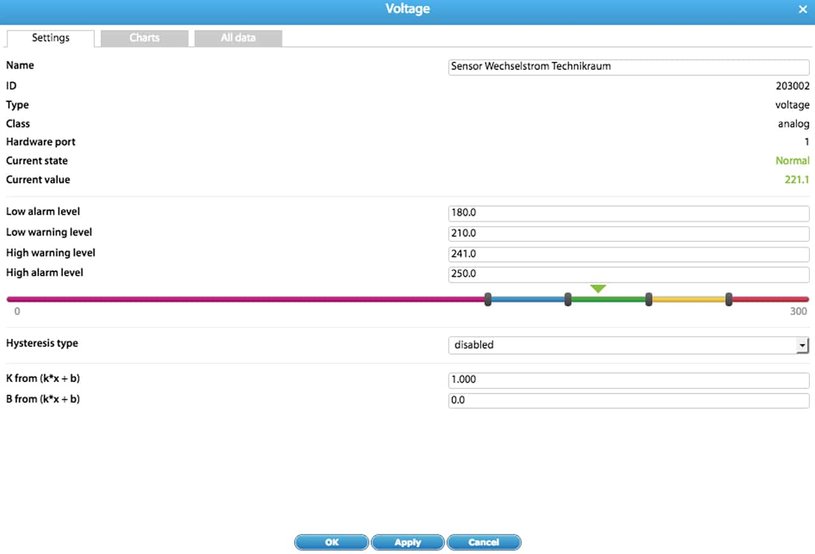

    Abb.: Geben Sie per Tastatur oder Maus die von Ihnen gewünschten Grenzwerte für die am AC Sensor anliegende Wechselstromspannung ein.
    Hier stehen Ihnen die 5 Schwellenwerte "Alarmniveau (niedrig)", "Warnniveau (niedrig)", "Normal",
    "Warnniveau (hoch)" und "Alarmniveau (hoch)" zur Verfügung.
    Danach geben Sie bitte einen individuellen Namen für den Sensor ein und klicken bitte dann auf „Anwenden“.
    Durch Klicken auf das Diskettensymbol (oben rechts im WebGUI) werden dieEinstellungen im nicht-flüchtigen Speicher dauerhaft gesichert.

    Einrichtung des Wechselstromsensors

    Der Sensor Wechselstrom wird mit Unterstützung der Auto Sensing Funktion automatisch von allen IP-basierten Mess- und Überwachungsgeräten des Hersteller Didactum erkannt. Loggen Sie sich mit dem Webbrowser Ihres Smartphones, Tablets, PC`s oder Notebooks auf das Überwachungsgerät ein.

    Im mehrsprachigem Webinterface unter "Systembaum" wird Ihnen dann der Sensor AC Wechselstrom unter dem Menüeintrag "Autodetect" angezeigt.

    Das dargestellte Icon "V" steht für Voltage (Spannung). Öffnen Sie per Mausklick das Menü des Wechselstromsensors, um diesen Sensor individuell zu konfigurieren.

    Menü Sensoreinstellungen:
    Name

    Der Name des Sensors wird automatisch vergeben und kann geändert werden


    ID

    Identifikationsnummer des AC Voltage Sensors


    Type

    Hier wird der Sensor Typ angezeigt. Dieser Sensor zählt zu den Voltage Sensoren


    Class

    Anzeige der Sensorklasse: Analog, digitaler CAN, Switch, Discrete


    Hardware Port:

    Anzeige des Sensor-Ports auf dem Monitoring-System, mit dem der Sensor verbunden ist.


    Current State:

    Aktueller Status des AC Voltage Sensors (Normal / Alarm)


    Current Value:

    Echtzeit Darstellung der anliegenen Wechselstromspannung


    Hysteresis Type:


    Erweiterte Einstellungsmöglichkeiten (ab Firmware 2.7.3 und höher)


    Abb.: Geben Sie per Tastatur oder Maus die von Ihnen gewünschten Grenzwerte für die am AC Sensor anliegende Wechselstromspannung ein. Hier stehen Ihnen die 5 Schwellenwerte "Alarmniveau (niedrig)", "Warnniveau (niedrig)", "Normal",
    "Warnniveau (hoch)" und "Alarmniveau (hoch)" zur Verfügung. Danach geben Sie bitte einen individuellen Namen für den Sensor ein und klicken bitte dann auf „Anwenden“. Durch Klicken auf das Diskettensymbol (oben rechts im WebGUI) werden dieEinstellungen im nicht-flüchtigen Speicher dauerhaft gesichert.
    Hysteresefunktionen / zwischen 2 Schwellenwerte wechselnde Messwerte

    Ab der Firmware 2.7.3 und höher, bieten die IP-basierten Mess- und Überwachungsgeräte erweiterte Einstellungsmöglichkeiten.

    So kann die Zahl der Benachrichtigungen und Alarme bei kontinuierlich wechselnden Sensorzuständen oder Messwerten ("Warnniveau (hoch)“ => "Alarmniveau (hoch)“ => "Warnniveau (hoch)“ usw.) signifikant reduziert werden.

    Detaillierte Informationen finden Sie hier.

    Alarmmeldungen bei kritischer Spannung oder Stromausfall einrichten

    Jedes netzwerkbasierte Mess- und Überwachungsgerät arbeitet Stand-Alone. Sie müssen zum Betrieb keine extra Software auf Smartphone, Tablet, Notebook, PC oder Server installieren. Meldungen und Alarme bei kritischer Stromspannung oder Stromausfall können vom Überwachungsgerät in Form von SNMP Traps, E-Mails (bis zu 10 unterschiedliche E-Mail Adressen) und SMS Nachrichten (via GSM- / LTE- Modem bzw. Web to SMS / SMS Gate) verschickt werden.

    Auf Wunsch kann per automatischer Relaisschaltung auch eine Sirene mit integriertem Blitzlicht eingeschaltet werden.
