Die
Firmware des Didactum Monitoring Systems 600 II kann sowohl über das
Webinterface, als auch per USB-Stick aktualisiert werden. Um
festzustellen, welche Firmware auf Ihrem Gerät installiert ist, gehen
Sie bitte im deutschen WebGUI auf den Eintrag „Allgemeine
Statistiken“. Hier wird Ihnen im Eintrag unter „Über das Monitoring
System“ der Gerätetyp und die installierte Firmware-Version angezeigt.
Alternativ finden Sie diese Informationen auch unter „System Menü“.
Hinweise:
Aus Sicherheitsgründen werden die Firmware- und Kernelupdates für die
Didactum Monitoring Hardware nur auf Anfrage bereitgestellt. Verwenden
Sie hierzu das Kontaktformular im
Onlineshop für Infrastruktur-Überwachungstechnik. Danach erhalten Sie
einen Download-Link. Beachten Sie bitte auch die in der Firmwaredatei
enthaltenen Hinweise und Anleitungen!
01. Sicherung der Einstellungen / Export Messdaten
Grundsätzlich sollten Sie vor jedem Update die Konfiguration Ihres
Monitoring Systems sichern. Gehen Sie hierzu zum Eintrag „System
Menü“=>“Export“ und klicken Sie bitte auf „Aktuelle Einstellungen
exportieren“. Hier bitte „Alle Einstellungen“ auswählen und die
Backupdatei sichern. Sofern Sie Ihre Sensor-Messdaten nicht auf SD-Karte
/ SSD / USB-Stick / FTP gesichert haben, exportieren Sie bitte auch die
Sensordaten.
02. Firmware Update über Webinterface
Im Firmwarepaket Ihrer Monitoring Hardware finden Sie eine Datei namens
„firmware.zor“ (ohne Anführungszeichen). Gehen Sie nun im Webinterface
unter „System Menü“ zum Reiter „Firmware“. Wählen Sie nun unter „Quelle
laden“ die firmware.zor Datei aus und klicken Sie auf „laden“.
Der Start Firmware Update-Prozedur wird sowohl im Webinterface
(drehender Kreis) als auch direkt auf der Vorderseite des Monitoring
Systems 600 II signalisiert. Hier blinkt auf der Gerätefront die "ERR"
LEDt. Nach erfolgreichem Abschluss des Firmware Updates erlischt die
"ERR" LED. Gleichzeitig fängt die "ACT"-LED an, mit einer erhöhten
Frequenz an zu blinken. Sollte das Firmware Update wider Erwarten nicht
erfolgreich sein, leuchtet die "ERR"-LED permanent weiter.
Wichtiger Hinweis: Grundsätzlich
sollte der Cache Ihres Web-Browsers (Firefox/Chrome/Safari) nach dem
Update gelöscht werden. So wird sichergestellt, dass sich keine alten
Cache-Dateien mehr im Internetbrowser befinden.
Didactum Recovery / Zurücksetzen auf den Werkszustand
In
einigen seltenen Fällen kann es hilfreich sein, das Didactum Monitoring
System zurück auf den ursprünglichen Auslieferungszustand /
Werkszustand zu setzen. So muss beispielweise ein Testmuster vor dem
Rückversand auf die Werkseinstellungen zurückgesetzt werden.
Wichtiger Hinweis:
Bei einer vollständigen Wiederherstellung / Recovery der Didactum
Monitoring Hardware werden alle Einstellungen und die dort befindlichen
Messdaten unwiederbringlich gelöscht! Bitte grundsätzlich vor der
Wiederherstellung alle Geräteeinstellungen und Messdaten exportieren!
01. Vorbereitung der Micro SD Speicherkarte
Die Wiederherstellung der Monitoring Hardware auf den Werkszustand
erfolgt mittels Einsatz einer geeigneten Micro-SD Speicherkarte.
Hinweis: In Onlineshop für Infrastruktur Überwachungslösungen
finden Sie für Ihr Didactum Monitoring System 600 II kompatible SDHC
Micro-SD Karten. Diese bieten eine Kapazität von 32 GB und eine
Geschwindigkeit von 10 oder höher.

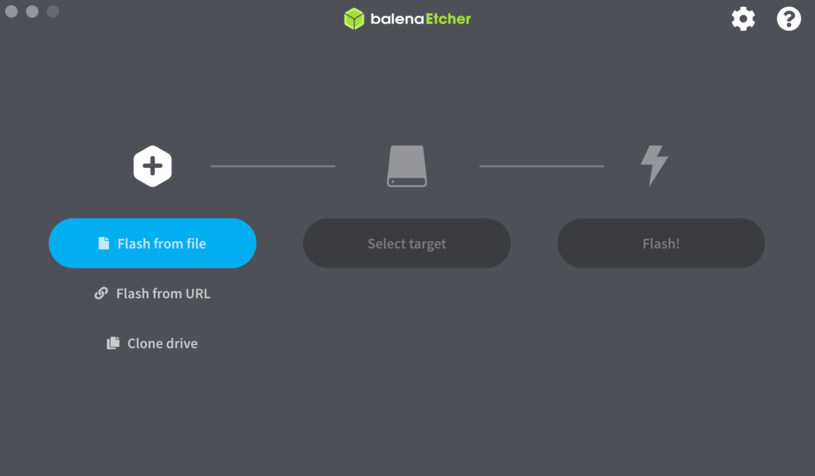

Mittels Verwendung eines
speziellen Open-Source Tools namens „Etcher“, wird das Image des
Didactum Monitoring Systems auf eine kompatible Micro-SD Karte
geschrieben. „Etcher“ ist sehr einfach zu bedienen. Stecken Sie einfach
eine geeignete Micro-SD-Karte in ein Micro-SD-Lesegerät. Alternativ
liefern einige Hersteller von Micro-SD Speichermedien, auch einen
geeigneten USB-Adapter mit. Starten Sie „Ettcher“ und geben wählen Sie
das Image namens „didactum-600II-xxxx.factory.img“ aus.
Hinweis:
„xxxx“ steht für die jeweilige Firmware- und Kernelversion und
„factory“ für das Recovery auf den Didactum Werkszustand. Danach
bestätigen Sie einfach, dass das Image auf die Micro-SD-Speicherkarte
geschrieben werden soll. Warten Sie bitte bis zum vollständigen Ende des
Schreibvorgangs!
Didactum Recovery / Zurücksetzen auf den Werkszustand
In
einigen seltenen Fällen kann es hilfreich sein, das Didactum Monitoring
System zurück auf den ursprünglichen Auslieferungszustand /
Werkszustand zu setzen. So muss beispielweise ein Testmuster vor dem
Rückversand auf die Werkseinstellungen zurückgesetzt werden.
Wichtiger Hinweis:
Bei einer vollständigen Wiederherstellung / Recovery der Didactum
Monitoring Hardware werden alle Einstellungen und die dort befindlichen
Messdaten unwiederbringlich gelöscht! Bitte grundsätzlich vor der
Wiederherstellung alle Geräteeinstellungen und Messdaten exportieren!
01. Vorbereitung der Micro SD Speicherkarte
Die Wiederherstellung der Monitoring Hardware auf den Werkszustand
erfolgt mittels Einsatz einer geeigneten Micro-SD Speicherkarte.
Mittels Verwendung eines
speziellen Open-Source Tools namens „Etcher“, wird das Image des
Didactum Monitoring Systems auf eine kompatible Micro-SD Karte
geschrieben. „Etcher“ ist sehr einfach zu bedienen. Stecken Sie einfach
eine geeignete Micro-SD-Karte in ein Micro-SD-Lesegerät. Alternativ
liefern einige Hersteller von Micro-SD Speichermedien, auch einen
geeigneten USB-Adapter mit. Starten Sie „Ettcher“ und geben wählen Sie
das Image namens „didactum-600II-xxxx.factory.img“ aus.
Hinweis:
„xxxx“ steht für die jeweilige Firmware- und K ernelversion und
„factory“ für das Recovery auf den Didactum Werkszustand. Danach
bestätigen Sie einfach, dass das Image auf die Micro-SD-Speicherkarte
geschrieben werden soll. Warten Sie bitte bis zum vollständigen Ende des
Schreibvorgangs!
02. Recovery der Monitoring Hardware mittels Micro-SD Karte
Stecken Sie die Karte in den Micro-SD Kartensteckplatz des Didactum
Monitoring Systems 600 II und drücken Sie danach auf die
„Restart“-Taste. Nach dem Neustart der Mess- und Kontrolleinheit beginnt
die „ERR“-LED auf der Vorderseite automatisch an zu blinken. Dies
bedeutet, dass Ihre Monitoring Hardware gerade neu „betankt“ wird. Der
erfolgreiche Abschluss des Recovery-Vorgangs wird durch die blinkende
„ACT“-LED signalisiert. Entfernen Sie nun die Micro SD Karte aus dem
Didactum Monitoring System 600 II und starten Sie diese neu. Nach dem
Neustart ist die Einheit unter der werkseitigen IP-Adresse wieder
erreichbar.
03. Werkseinstellung Didactum Monitoring System 600 II
| DHCP Client: | ausgeschaltet |
| Hostname: | didactum |
| IP-Adresse des Gerätes: | 192.168.0.101 |
| Netzwerkmaske: | 255.255.255.0 |
| Broadcast: | 192.168.0.1 |
| Gateway: | 192.168.0.255 |
| Primary DNS: | 192.168.0.1 |
Stand 04/2021

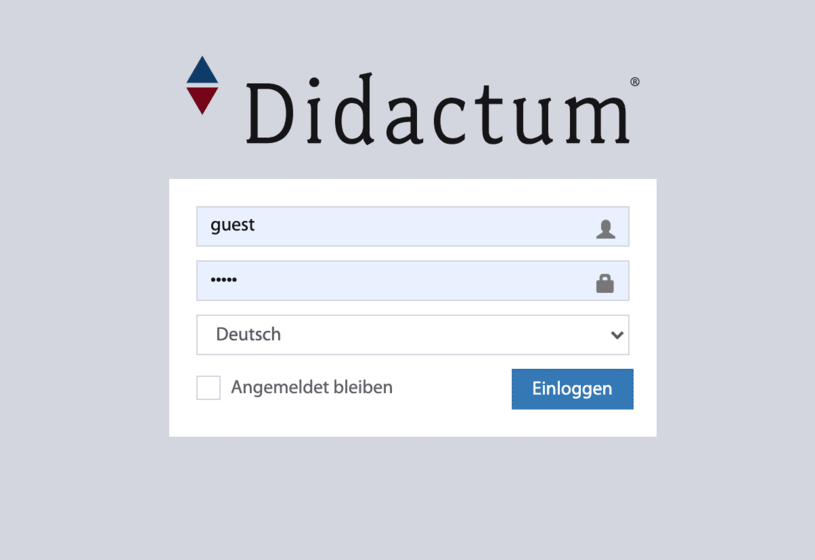

Sie auf das responsive Webinterface Ihres Monitoring Systems 600 II zu. Der Benutzername und das Passwort lauten jeweils: „guest“ (ohne Anführungszeichen).
