Erstellung einer Logik für beliebige Kontakte / Dry Contacts

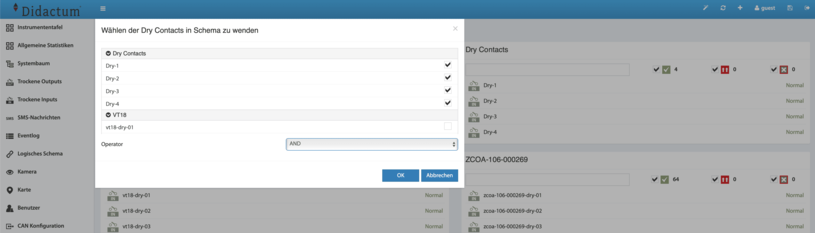

Mehrere am IP-basierten Mess- und Kontrollsystem angeschlossene potentialfreie Kontakte können im Webinterface zu einer Gruppe zusammengefasst werden. Hierzu gehen Sie im Webinterface auf das Menü „Dry Contacts“ und klicken auf das  „+“ Icon (oben rechts).  Wählen Sie per Mausklick einfach die potentialfreien Kontakte aus, die zu der gewünschten Gruppe hinzugefügt werden sollen. Nachdem Sie die entsprechenden Eingänge gewählt haben, erscheint die Meldung „Wollen Sie einen neuen Trigger erstellen?“. Beantworten Sie die Frage mit „Ja“, um eine entsprechende Auslösefunktion zu erhalten.

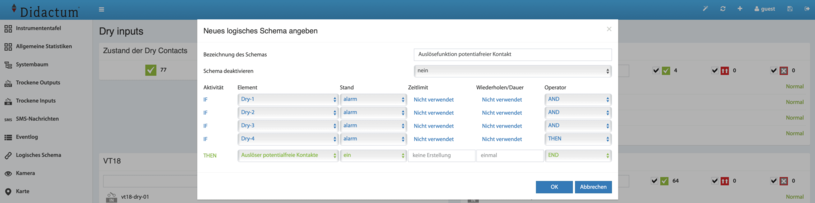

Nun erscheint das Fenster „Neues logisches Schema angeben“. Wir benennen das Schema als „Auslösefunktion potentialfreier Kontakt“. Speichern Sie diese Funktion dauerhaft durch Betätigung des Diskettensymbols ganz oben rechts im Menü. Das neu erstellte Schema wird nun unter „Logisches Schema“ aufgelistet.
