Anschluss der Störmeldekontakte am Monitoring System

Die digitalen / potentialfreien Kontakte werden an den mit Dry Contacts beschrifteten Eingängen des Ethernet basierten Monitoring- und Kontrollsystems angeschlossen. Befestigen Sie das Zweidrahtkabel des Störmeldekontaktes an dem im Lieferumfang enthaltenen grünen Phoenix Stecker. Danach stecken Sie den Phoenix Stecker in das Anschlussfeld „Dry Contacts (IN)“.

Wichtiger Hinweis des Redakteurs: Prüfen Sie vor dem Anschluss des potentialfreien Störmeldekontakts, ob dieser wirklich spannungsfrei ist. Es dürfen am Dry Contact Eingang maximal +5V anliegen!

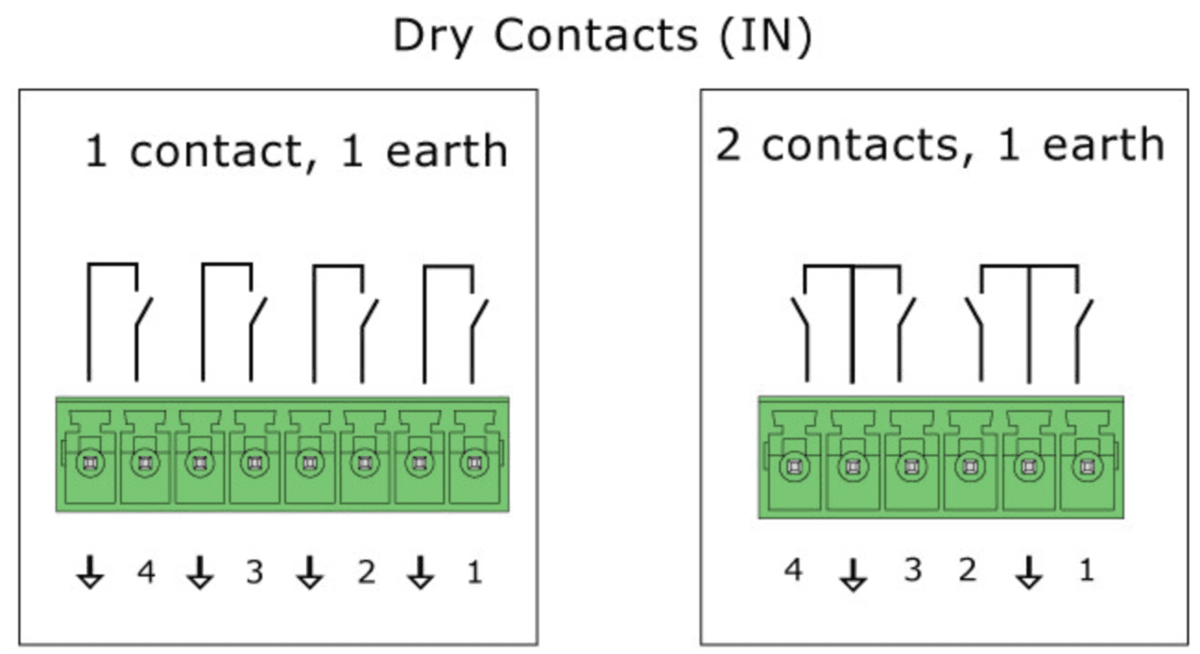

Sehen Sie hier die unterschiedlichen Anschlüsse für digitale / potentialfreie Kontakte. Die genaue Beschriftung sehen Sie am Gehäuse Ihres IT Überwachungsgeräts.

Konfiguration der Störmeldekontakte im Monitoring System

Loggen Sie sich per Webbrowser (Google Chrome, Safari, Mozilla Firefox) auf Ihr Überwachungsgerät ein. Im Systembaum unter „Dry Contacts“ finden Sie die potentialfreien Eingangskontakte.

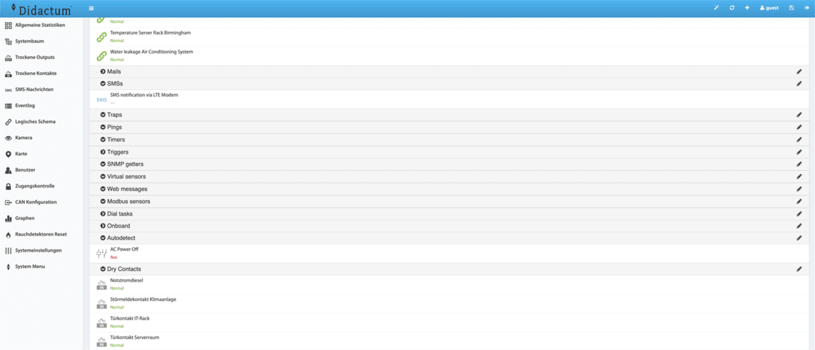

Sehen Sie unten im Bild die am Überwachungsgerät vorhandenen Eingangskontakte für potentialfreie Melder. Die Gesamtzahl der Trockenkontakte ist modellabhängig.

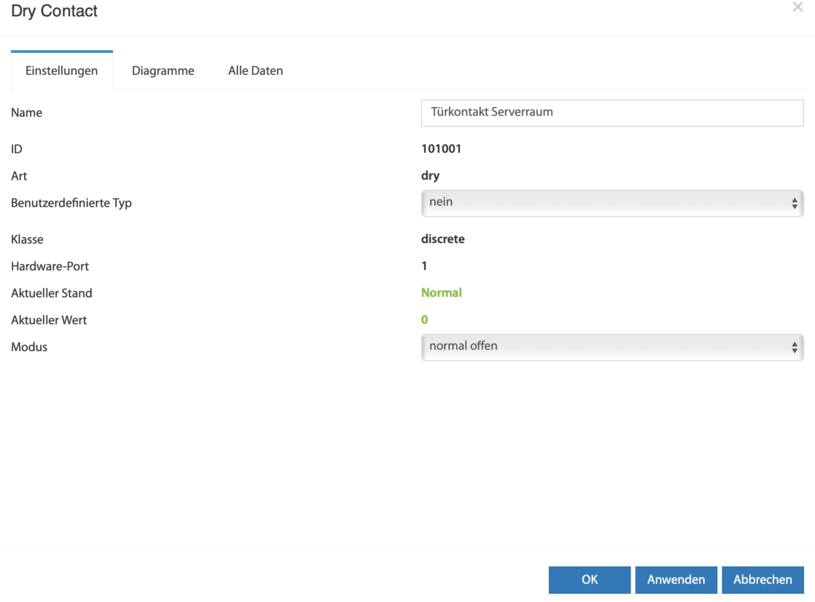

Hier sehen Sie den Dry Contact Port Nr. 1 mit der SNMP OID 101001. Jeder Eingang für Störmelder kann im Überwachungsgerät individuell konfiguriert und benannt werden. Legen Sie fest, ob der Normalzustand des Eingangskontakts normal offen (NO) oder normal geschlossen (NC) ist. Danach klicken Sie auf „Anwenden“, um die getätigten Einstellungen zu übernehmen.

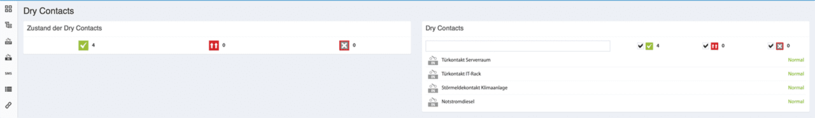

Im Webinterface des Überwachungsgeräts wird der aktuelle Schaltzustand der potentialfreien Kontakte auch grafisch dargestellt. Der Anwender kann so sehen, ob die angeschlossenen Systeme der Haus- und Gebäudetechnik eine Störung signalisieren.
