Die Ethernet basierten Mess-Systeme des Herstellers Didactum können die Messdaten von analogen und digitalen Sensoren archivieren. Abhängig vom gewählten Speicherort der zu archivierenden Protokolldateien (USB Stick / FTP / SD Karte / E-Mail), wählen Sie in den jeweiligen Einstellungen => „Systemeinstellungen“ => „Protokollierung“ den Punkt „Aktivieren Sie die detaillierte Protokollierung“ aus. Bitte die getätigte Einstellungen auch sichern (Diskettensymbol).

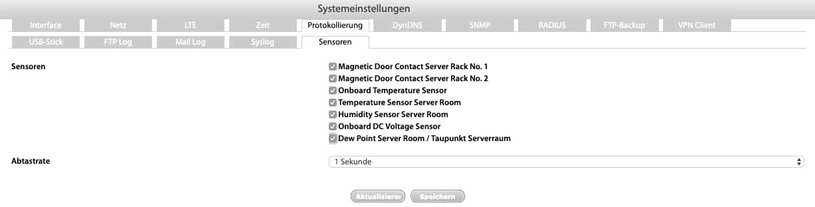

Danach wechseln Sie bitte zum letzten Reiter im Punkt „Protokollierung“  => „Sensoren“.

Hier wählen Sie dann ganz einfach die gewünschten Sensoren individuell aus. Die gewählten Messdaten werden dann vom Ethernet basierten Mess-System protokolliert.

Im Root Directory, wo sich bereits die Verzeichnisse „log“, „diff“ und “full“ befinden, wird ein zusätzliches Verzeichnis namens „sensors“ erstellt. Im Ordner „sensors“ werden automatisch Verzeichnisse erstellt, die der Kennung (ID = Identifier) der zu protokollierenden Sensoren entsprechen (201001, 201002, 201002 usw.).

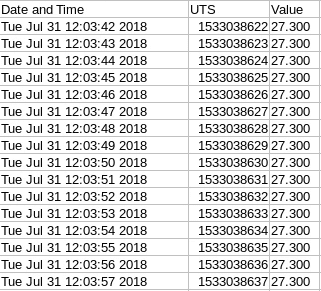

Die nun vom IP basierten Mess-System erzeugten Sensor Log Dateien werden nach ihrer Erstellungszeit benannt (zum Beispiel „2012.12.10_15-40-21.201001.csv“, „2012.12.10_15-40-21.201002.csv“ usw.). Der Dateiname enthält die Kennung / ID des jeweiligen Sensors (z.B. „201001“). Die Dateien werden im CSV-Format (Klartext) gespeichert und können z.B. mit Microsoft Excel geöffnet und bearbeitet werden. Die im Sekundentakt gefüllte Dump Datei gibt den Messzeitraum (in lesbarer Form und im Time-Stamp Format) und den Sensormesswert (im Float Format mit einer Genauigkeit von 3 Dezimalstellen) wieder.

Hinweis der technischen Redaktion:

Sollte kein Sensor am IP basierten Mess-System angeschlossen sein, so werden keine Verzeichnisse erstellt und auch keine Dump Dateien gefüllt!
