Um zu den Routing Einstellungen der Didactum Netzwerk
Themo-/Hygrometer, PDUs und Monitoring Systeme zu gelangen, gehen Sie
bitte auf die Registerkarte "Routing" im Menü "Systemeinstellungen".
Sollten statische Routen benötigt werden, können diese unter "ip route
add" zur Routing-Tabelle hinzugefügt werden.

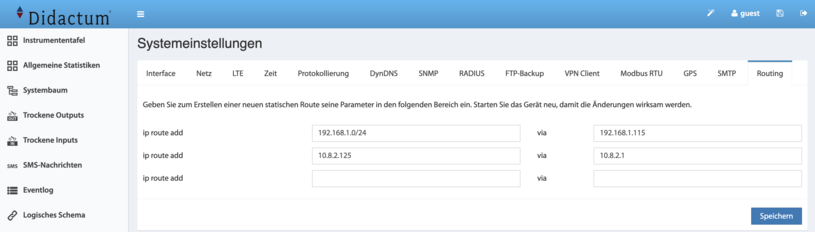

Abb.: Unter WebGUI im Menü „Systemeinstellungen“ finden Sie den Reiter
„Routing“. Hier richten Sie das Routing in andere Netzwerke ein.
Um eine statische Route zu einer Host-Adresse, also zu einer einzelnen
IP-Adresse, hinzuzufügen, geben Sie unter „ip route add“ „10.8.2.125“
und dann rechts neben „via“ „10.8.2.1“ (ohne Anführungszeichen) ein.
Um eine statische Route zu einem Netzwerk hinzuzufügen, d. h. zu einer IP-Adresse, die einen Bereich von IP-Adressen repräsentiert, geben Sie bitte unter „ip route add“ „192.168.1.0/24“ und dann „via“ „192.168.1.115“ ein. Hier steht „192.168.1.0“ für die IP-Adresse des Zielnetzes und „/24“ für das Netzwerkpräfix.
Hinweise: Damit die von Ihnen getätigten Routing Einstellungen wirksam werden, muss das Netzwerk-Thermometer oder das Monitoring System unbedingt neu gestartet werden! Bei jedem Neustart des Systems werden die unter „Routing“ angegebenen Routing Adressen übernommen. Diese Adressen werden auch in der Protokolldatei des Monitoring Systems / Netzwerk-Thermometers festgehalten. Hier finden Sie u.a. mögliche Fehlermeldungen beim Routings des Monitoring Systems in andere Netzwerke.
Stand 07/2021
Um eine statische Route zu einem Netzwerk hinzuzufügen, d. h. zu einer IP-Adresse, die einen Bereich von IP-Adressen repräsentiert, geben Sie bitte unter „ip route add“ „192.168.1.0/24“ und dann „via“ „192.168.1.115“ ein. Hier steht „192.168.1.0“ für die IP-Adresse des Zielnetzes und „/24“ für das Netzwerkpräfix.
Hinweise: Damit die von Ihnen getätigten Routing Einstellungen wirksam werden, muss das Netzwerk-Thermometer oder das Monitoring System unbedingt neu gestartet werden! Bei jedem Neustart des Systems werden die unter „Routing“ angegebenen Routing Adressen übernommen. Diese Adressen werden auch in der Protokolldatei des Monitoring Systems / Netzwerk-Thermometers festgehalten. Hier finden Sie u.a. mögliche Fehlermeldungen beim Routings des Monitoring Systems in andere Netzwerke.
Stand 07/2021
Traceroot Funktionen der Monitoring Systeme
Ab
der Firmware Dezember 2021 sind die vernetzten Mess- und
Kontrollsysteme des Herstellers Didactum mit einer sog. Traceroot
Funktion ausgestattet. Traceroute ist ein Tool für die Netzwerkdiagnose.
Es zeigt mögliche Routen (Pfade) und dient der Messung und Analyse von
Paketverlusten innerhalb eines Netzwerks.

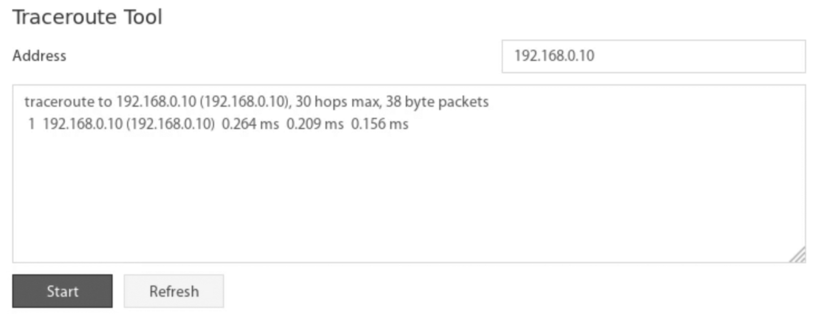

Geben Sie die gewünschte IP-Adresse in das Feld "Adresse" im Traceroot
Tool ein und klicken Sie auf die Schaltfläche "Start". Wenn die
Ergebnisse lange auf sich warten lassen, klicken Sie bitte auf
"Aktualisieren". Sollten Sie erneut auf die Schaltfläche "Start"
klicken, wird der Prozess erneut gestartet.
Stand 11/2021
