Praxisbeispiel 3

    In unserem 3. Praxisbeispiel möchten wir den Stromversorgung im EDV- und Serverraum rund-um-die-Uhr überwachen. Die zuständigen IT Mitarbeiter müssen sofort informiert werden, wenn die maximale Überbrückungszeit der USV Anlage erreicht wurde. Für die Non-Stop Überwachung des firmenwichtigen EDV- und Serverraums kommt folgendes Monitoring Equipment zum Einsatz:

    #

    Equipment

    Beschreibung

    1

    All-In-One IT Sicherheitssystem

    Monitoring System 500

    2

    AC Voltage Sensor

    Der im Monitoring Starter-Set enthaltene Sensor Wechselstrom

    3

    Sirene

    12V Relaisausgang Nr. 2 für die Alarmsirene mit Blitzlichtfunktion

    4

    E-Mail Alarm Admin

    Vom Benutzer festgelegte E-Mail Alarmierung an die Admins

    5

    SMS Alarm Admin

    Vom Benutzer festgelegte SMS Benachrichtigungen an die Admins

    Trigger / Auslösefunktion erstellen

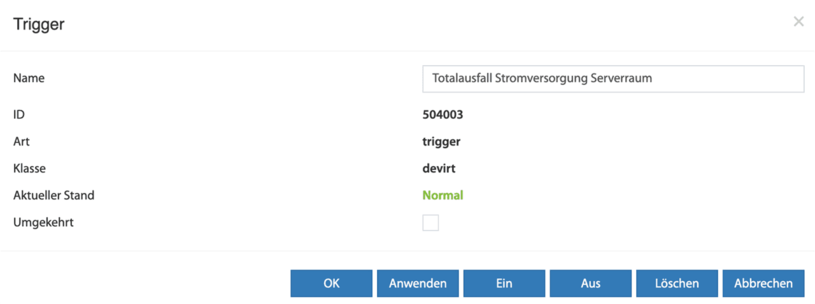

    Zuerst müssen uns mehrere Trigger (Auslöser) im "Systembaum" unseres IT-Sicherheitssystems erstellen. Hierzu gehen wir im deutschsprachigem WebGUI auf den Menüeintrag “Systembaum“ und klicken ganz oben rechts auf das „+“ Icon. Es erscheint nun ein neues Fenster namens „Hinzufügen eines neuen Elements“. Hier wählen wir den Punkt „Trigger“ aus. Den 1. Trigger benennen wir „Stromversorgung EIN“ und klicken auf „Anwenden“. Danach erstellen wir uns einen 2. Trigger und nennen diesen  „Stromversorgung AUS“.   Zuletzt erstellen wir uns einen 3. Trigger namens "Totalausfall Stromversorgung Serverraum". Auch hier wieder auf „Anwenden“ klicken.

    Merke: Wie immer gilt es auf das Diskettensymbol (oben rechts) zu klicken, um die getätigten Einstellungen dauerhaft zu speichern.

    Sensor AC Wechselstrom im IT Sicherheitssystem konfigurieren

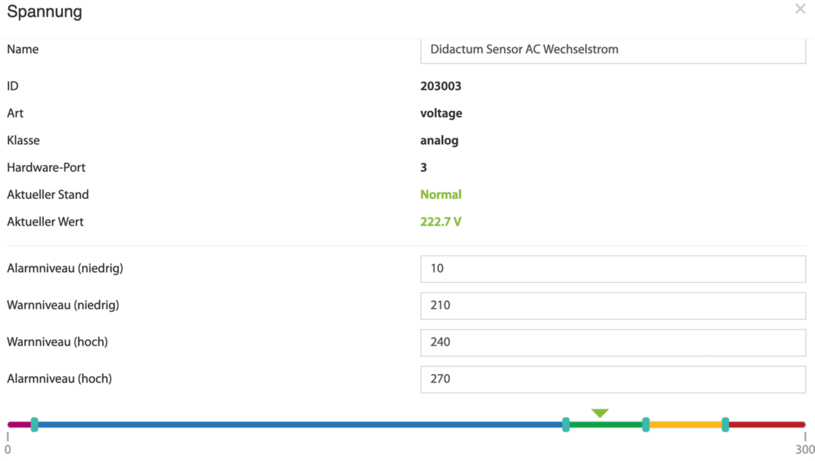

    In der deutschen Webschnittstelle unter „Systembaum“ wählen wir dann den AC Wechselspannungssensor mit der "ID 203003" aus. Diesen Sensor können wir individuelle Schwellenwerte zuweisen. Bitte wählen Sie für als Warnwert für „Alarmniveau (niedrig) eine Spannung größer als Null, da auch nach einem Stromausfall noch Spannung vorhanden sein kann. Nun vergeben wir für diesen Spannungssensor die Bezeichnung " Didactum Sensor AC Wechselstrom" und klicken auf „Anwenden“.

    Erstellung von Regeln und Alarmen für den Fall eines Stromausfalls

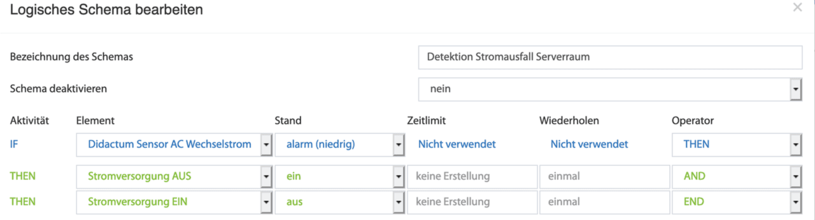

    Nun erstellen wir uns Menü "Logisches Schema" eine Regel für den Fall eines Stromausfalls. Sollte keine Wechselspannung an der Nicht-USV-gepufferten Steckdose vorhanden sein, muss unser Sensor AC Wechselstrom in den Zustand "Alarmniveau (niedrig)" wechseln. Wählen Sie in diesem Fall den Trigger " Stromversorgung AUS" auf „ein“ und den Trigger " Stromversorgung EIN " auf „aus“. Danach benennen wir die Regel als „Detektion Stromausfall Serverraum“ und klicken auf „ok“.

    Alarmregel für den Fall des Erreichens der maximalen Überbrückungszeit der USV Anlage

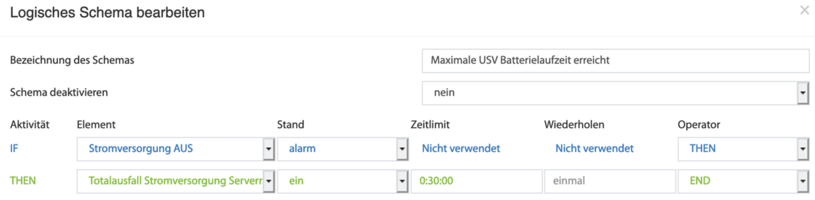

    Der zuvor erstellte Trigger Nr.3 „Totalausfall Stromversorgung Serverraum“ muss ausgelöst werden, wenn über einen Zeitraum von 30 Minuten keine Wechselspannung an der Nicht-USV gepufferten Steckdose mehr anliegen sollte. Die Zeitangabe von 30 Minuten haben wir anhand der maximalen Überbrückungszeit (Backup Zeit) unserer USV Anlage errechnet. Zusätzlich haben wir einen Zeitpuffer von 10 Minuten mit eingeplant. Um die entsprechende Batterielaufzeit im IT-Sicherheitssystem einzustellen, nutzen wir das einfach den Feld "Zeitlimit". Danach benennen wir die Regel „Maximale USV Batterielaufzeit erreicht“.

    Logik für Normalzustand der Stromversorgung im Serverraum erstellen

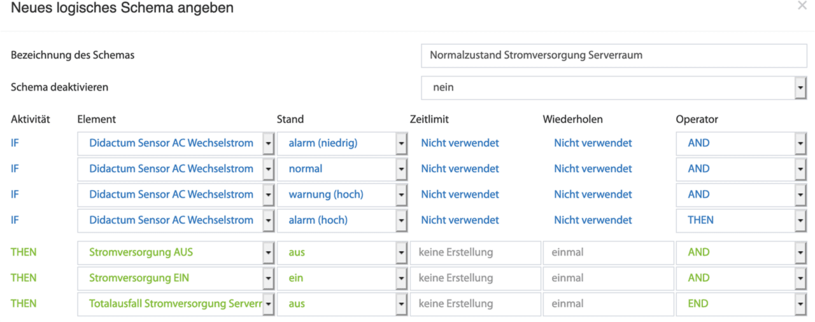

    Nun erstellen wir uns eine Regel, wenn sich die Stromversorgung des EDV-/Serverraum im Normalzustand befindet. Kurzzeitige Spannungsausfälle werden nicht gemeldet, da unsere USV Anlage diese überbrückt. Wir nennen diese Regel "Normalzustand Stromversorgung Serverraum" und klicken auf "ok". Vergessen Sie nicht, auf das "Disc"-Symbol (oben rechts) zu klicken, um Ihre Einstellungen dauerhaft im nichtflüchtigen Speicher der Didactum Fernüberwachungs- und Kontrolleinheit zu speichern.

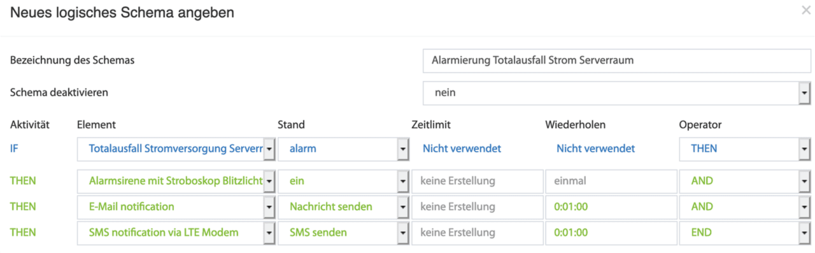

    E-Mail und SMS Alarm bei einem Totalausfall der Stromversorgung / Blackout

    Um Benachrichtigungen und Alarmmeldungen bei einem Blackout im Serverraum oder RZ zu erhalten, können Sie Ihre Regeln und Logiken flexibel anpassen.
