Praxisbeispiel 1

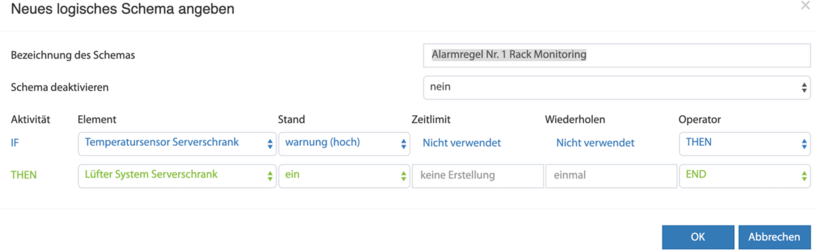

Im WebGUI unter „Logisches Schema“ erstellen wir uns nun die 1. Regel / Logik unseres Rack Monitoring Systems. Hier legen wir fest, dass bei einer Innentemperatur von +35 Grad Celsius im IT-Rack automatisch der am Relaisausgang Nr. 1 angeschlossene Schranklüfter eingeschaltet wird. Also: „Wenn“ („IF“) „Temperatursensor Serverschrank“ im Zustand „Warnung (hoch)“ „dann“ („THEN“) „Lüfter System Serverschrank“ in Zustand „ein“ versetzen. Wir benennen die Regel als „Alarmregel Nr. 1 Rack Monitoring“ und klicken auf „ok“.

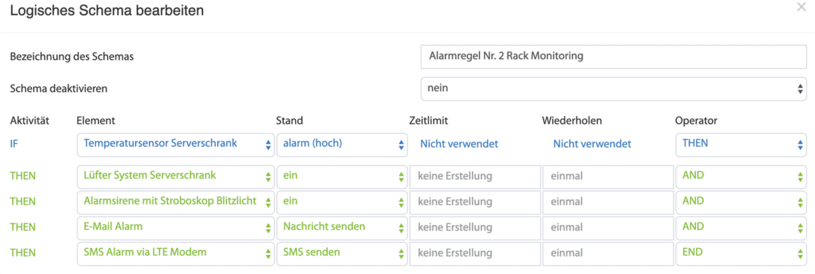

Nun erstellen wir uns die 2. Logik für die Überwachung unseres 19 Zoll Serverschranks. Diese benennen wir als „Alarmregel Nr. 2 Rack Monitoring“ Also: „Wenn“ („IF“) „Temperatursensor Serverschrank“ im Zustand „Alarm (hoch)“ „dann“ („THEN“) „Lüfter System Serverschrank“ in Zustand „ein“ versetzen „UND“ („AND“) „Alarmsirene mit Stroboskop Blitzlicht“ „ein“ schalten „UND“ („AND“) „E-Mail Alarm“  UND“ („AND“) „SMS Alarm via LTE Modem“ an die zuständigen IT-Manager, Admins und Techniker verschicken.

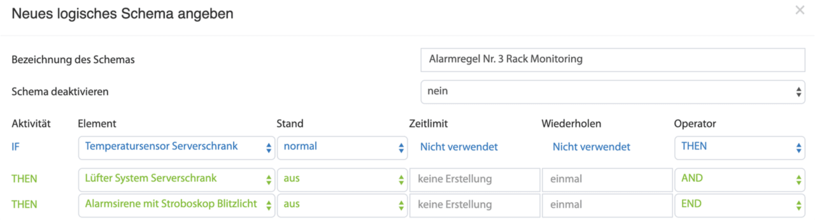

Logisches Schema Nr. 3 bei Erreichen der Normaltemperatur im IT-Rack

Die dritte Logik schaltet das „Lüfter System Serverschrank“ und  die „Alarmsirene mit Stroboskop Blitzlicht“ aus, wenn die Temperatur im Innern des Serverschranks wieder auf "Normal" fällt. Der Zustand „Normal" des Temperatursensors liegt zwischen den beiden Schwellenwerten „Warnniveau (niedrig)" und „ Warnniveau (hoch) (s. Einstellungen im Systembaum unter „Temperatursensor Serverschrank“).  In unserem Beispiel bei unter +35 Grad Celsius. Also: „Wenn“ („IF“) „Temperatursensor Serverschrank“ im Zustand „Normal“ „dann“ („THEN“) „Lüfter System Serverschrank“ in Zustand „aus“ versetzen „UND“ („AND“) „Alarmsirene mit Stroboskop Blitzlicht“ „aus“ schalten. Wir nennen die 3. Logik „Alarmregel Nr. 3 Rack Monitoring“. Danach klicken wir auf „ok“ und anschließend auf das Diskettensymbol (ganz oben rechts). Fertig!
