Logische Schema im Monitoring System - Einleitung

Im Menü „Logisches Schema“ Ihres Ethernet basierten Didactum Monitoring Systems können Sie automatische Aktionen hinterlegen. Die unter „Logisches Schema“ festzulegenden Aktionen und Alarme der Didactum Monitoring Systeme sind an WENN DANN Bedingungen („IF“ „THEN“) geknüpft. Diese WENN DANN Bedingungen können mit „UND“ und „ODER“ („AND“ „OR“) verknüpft werden. Des weiteren können „Zeitlimit-“ und/oder „Wiederholungen“ gesetzt werden. Zu beachten gilt, dass die im „Logischen Schema“ definierten Regeln und Aktionen nur funktionieren, wenn die zuvor festgelegten Bedingungen auch erfüllt werden. Andernfalls wird die Regel nicht ausgeführt!

Hinweise:

Sollen für mehrere Elemente / Sensoren identische Aktionen ausgeführt werden, so bietet sich die Funktion „Gruppe“ an.

Sollte ein Sensor seinen Zustand sehr schnell ändern (z.B. Didactum Vibrationsmelder), kann der Zustand des Elements von "Warnung (niedrig)" auf "Alarm (hoch)“ und umgekehrt wechseln, ohne die anderen Zustände "Warnung (hoch)" und "Normal" zu durchlaufen. Beachten Sie, dass bestimmte Elemente / Aktionen wie „E-Mail“ und „SMS Versand“ im WebGUI  des Infrastruktur Monitoring System nur dann angezeigt werden, wenn diese zuvor unter „Systembaum“ konfiguriert und getestet wurden.

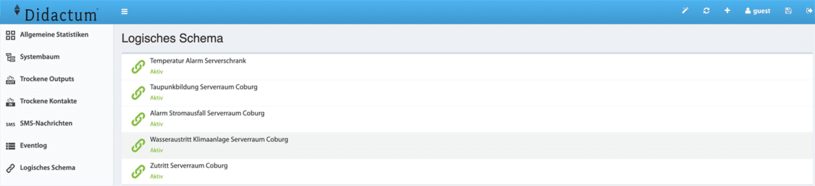

Abb.: Im deutschsprachigem Webinterface des Monitoring Systems können Sie unter „logisches Schema“ eine Vielzahl von Benachrichtigungen und Alarmen hinterlegen und sich bei Zustandsänderungen und kritischen Ereignissen sofort informieren lassen. Um eine neue Logik zu erstellen, klicken Sie ganz einfach auf das „+“ Icon oben rechts. Die bereits erstellten Alarmregeln und automatischen Aktionen können per Mausklick nachträglich bearbeitet und auch wieder gelöscht werden.

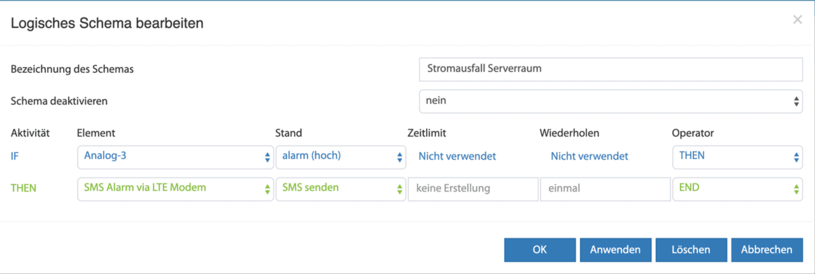

Abb.: Sehen Sie hier das Menü „Neues logisches Schema angeben“. Ganz oben unter „Bezeichnung des Schemas“ muss ein Name eingegeben werden. In unserem Fall „Stromausfall Serverraum“. Nun wählen wir unter „Element“ den gewünschten Sensor aus. Wir wählen den am Port 3 angeschlossenen AC Wechselstromsensor „Analog-3“ aus und unter „Stand“ die (Zustands-) Bedingung aus. In unserem Fall „alarm (hoch). Um weitere Bedingungen zu hinterlegen, welchen Sie im nächsten Punkt „Operator“ ganz einfach „THEN“, „AND“ bzw. „OR“ aus. In unserem Fall wählen wir das Element „SMS Alarm via LTE Modem“, welches wir zuvor unter dem Menüeintrag „Systembaum“ konfiguriert haben. Unter „Zeitlimit“ können Sie auf Wunsch die Zeit in Sekunden festlegen, bevor der betreffende Sensor nach Auslösen der Logik in den neuen Zustand wechselt. Im Feld „Wiederholen“ können Sie die Wiederholungsrate der Aktion einstellen. Diese gilt dann für die gesamt Zeit, wo das Logische Schema aktiv ist. Sobald die Aktion erstellt wurde, klicken Sie bitte auf „ok“ oder „Anwenden“. Vergessen Sie bitte nicht, die erstellten Aktionen durch Klicken des Diskettensymbols (ganz oben rechts) dauerhaft in Ihrem Monitoring System zu speichern.

Überwachung des Serverschranks

In unserem Beispiel haben wir einen Serverschrank mit missionswichtigem Netzwerk-, Backup- und Serverequipment. Die im 19 Zoll Schrank befindlichen Lüfter müssen eingeschaltet werden, sobald die Temperatur im Inneren des IT-Racks +35°C erreicht. Sollte die Innentemperatur im Serverschrank die kritische +44°C Marke erreichen, müssen die Lüfter aktiviert, die Alarmsirene inklusive Blitzlicht eingeschaltet und die zuständigen Administratoren und Techniker gleichzeitig per E-Mail und SMS benachrichtigt werden.

Für die Schranküberwachung wurde das erprobte Didactum Rack Monitoring System 100 IV mit folgendem Equipment verbaut:

#	Equipment	Beschreibung
1	Didactum Temperatur Sensor	Im 19” Server Rack installierter Temperatursensor
2	Power-1 Didactum Monitor	12V Relaisausgang Nr.1 für Steuerung des Lüfters im Rack
2	Power-2 Didactum Monitor	12V Relaisausgang Nr. 2 für Alarmsirene mit Blitzlicht
4	E-Mail Alarm Admin	Vom Benutzer festgelegte E-Mail Alarmierung an die Admins
5	SMS Alarm Admin	Vom Benutzer festgelegte SMS Benachrichtigungen an die Admins

Relaisausgänge des Monitoring Systems konfigurieren

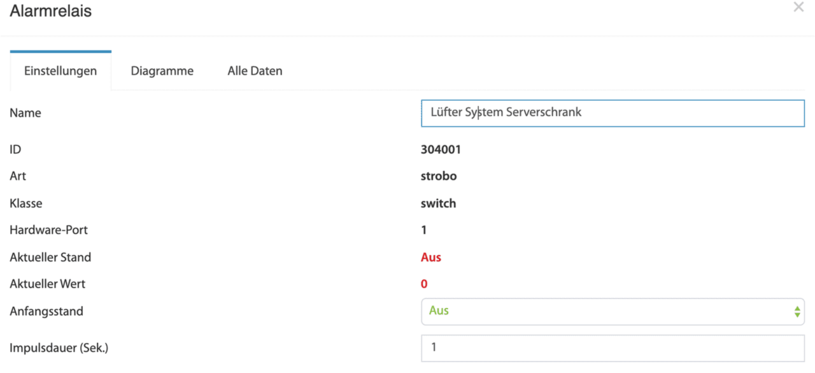

Im Webinterface unter „Power 12V 0.25“ sehen Sie die beiden schaltbaren Relaisausgänge Ihres Rack Monitoring Systems 100 IV. Exemplarisch konfigurieren wir nun das am Relaisausgang Nr. 1 angeschlossene Lüftersystem des 19 Zoll Serverschranks. Die am 2. Relais angeschlossene Alarmsirene mit eingebautem Stroboskop Blitzlicht wird von Ihnen konfiguriert und als „Alarmsirene mit Stroboskop Blitzlicht“ benannt.
