Um
die Gesamtzahl der im „Logischen Schema“ hinterlegten Regeln und
automatischen Aktionen signifikant zu begrenzen, bieten die smarten
Monitoring Systeme des Herstellers Didactum eine sogenannte
„Gruppenfunktion“ an. Hier können Sie eine Vielzahl von intelligenten
Sensoren oder potentialfreier (Trocken-) Kontakte zu einer Gruppe
hinzufügen.
Hinweis der technischen Redaktion: Die gezeigten Screenshots zeigen das responsive WebGUI des Didactum Monitoring Systems 300 mit der finalen Firmware Juni 2020.
Didactum Beispiel: Gruppenfunktion für Trockenkontakte
In unserem Beispiel möchten wir die an der Dry Contact Erweiterungseinheit befindlichen Eingangskontakte gruppieren. Wechselt einer der 64 digitalen / potentialfreien Trockenkontakte seinen Status von „Normal offen“ (NO) auf „Normal geschlossen“ (NC), so muss der zuständige IT-Admin sofort per E-Mail informiert werden.
E-Mail Alarm bei Auslösung des Trockenkontakts einrichten

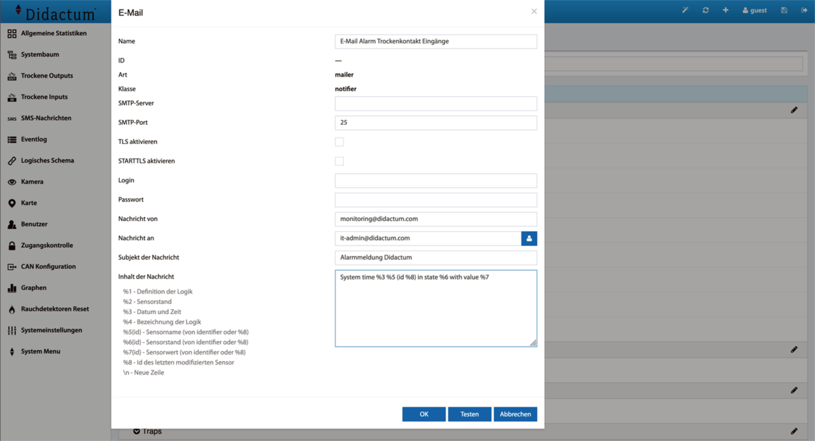

Lassen
Sie uns nun gemeinsam eine E-Mail-Benachrichtigung anlegen. Der E-Mail
Alarm bei Schalten der potentialfreien Kontakte soll die Didactum Makro
Funktionen enthalten. Die Didactum Makrofunktionen %5, %6, %7 geben
automatisch die Meldung des betroffenen Trockenkontakts aus. Die
Makrofunktion %8 meldet die ID des geschalteten Trockenkontakts.
Richten Sie eine E-Mail Benachrichtigung bei Eintreffen von
Störmeldungen angeschlossener Anlagen und Systeme der Haus- und
Gebäudetechnik ein. Der Inhalt der Störungsmeldung wird mit
Unterstützung der innovativen Didactum Makrofunktion angepasst. So
erhalten wir bei Auslösen eines digitalen / potenzialfreien
Störmeldekontakts wichtige Zusatzinformationen wie die Zeitangabe inklusive Datum, Angaben über den
betroffenen Trockenkontakteingang (inklusive iD) und den aktuellen
Schaltzustand (Alarm). Wir speichern den E-Mail Alarm unter der
Bezeichnung „E-Mail Alarm Trockenkontakt Eingänge“.
Erstellung einer Gruppe von Trockenkontakten / potentialfreier Kontakte
Eine
neue Gruppe können Sie in der deutschsprachigen Webschnittstelle unter
„Systembaum“ anlegen. Klicken Sie oben rechts auf das „+“ Zeichen und
wählen das Element „Gruppe“ aus.

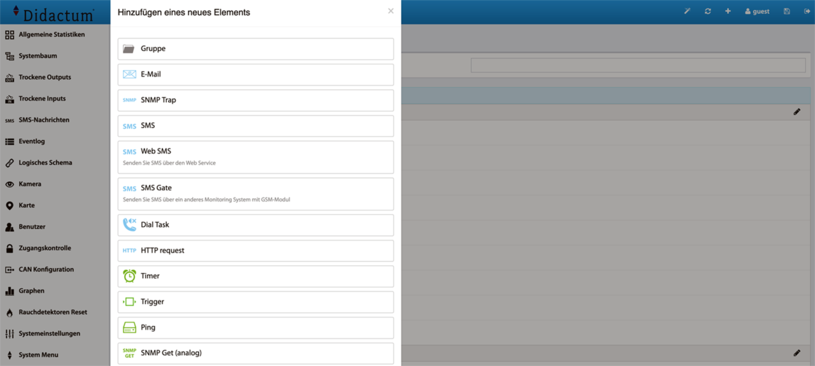

Wählen Sie unter „Hinzufügen eines neues Elements“ das Element „Gruppe“ aus.

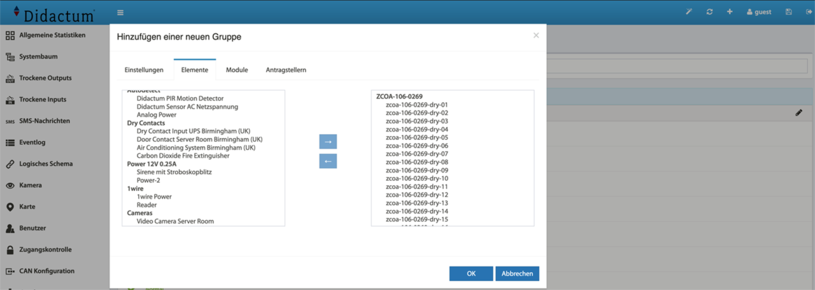

Wir fügen nun im Reiter „Elemente“ die 64 digitalen / potentialfreien
Eingänge der Dry Contact Unit mit der Bezeichnung „ZCOA-106-0269“ zu
einer neuen Gruppe hinzu. Unter Einstellungen benennen wir die Gruppe
„Störmeldekontakte Haustechnik“.

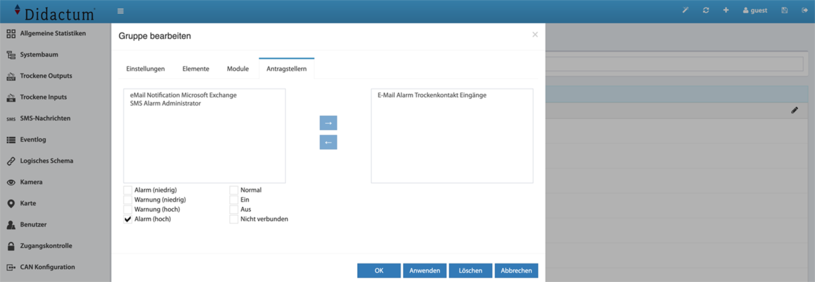

Im Reiter „Antragsteller“ der Gruppe wählen wir den zuvor erstellten
„E-Mail Alarm Trockenkontakt Eingänge“ aus und fügen diesen dem Feld auf
der rechten Seite hinzu. Als Auslöser für den E-Mail Alarm wählen wir unten den Zustand der
potentialfreien Kontakte „Alarm (hoch)“ aus. Wir klicken nun auf „Ok“,
um die getätigten Einstellungen zu übernehmen. Die neu erstellte Gruppe
„Störmeldekontakte Haustechnik“ erscheint nun im Webinterface unter
„Systembaum“. Durch Klicken auf das Diskettensymbol speichern wir die
getätigten Einstellungen dauerhaft im nicht-flüchtigem Speicher unseres
smarten Mess- und Überwachungssystems.
