Dashboard / Instrumententafel

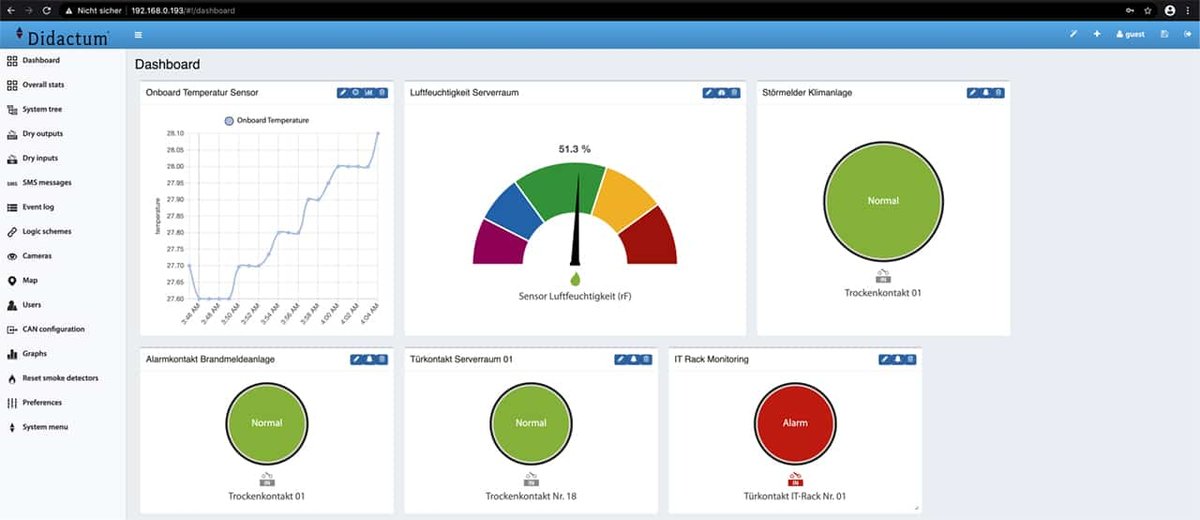

Ab der November 2020 Firmware bietet die SNMP Monitoring Hardware von Didactum eine Dashboard Funktion, im Deutschen auch Instrumententafel genannt. Dieses Dashboard kann individuell anpasst werden und zeigt die wichtigsten Informationen in visueller Form an. Die Ansicht der Didactum Instrumententafel hängt von den Daten ab, die es darstellen soll.

Hinweis der technischen Redaktion: Die seit geraumer Zeit abgekündigten SNMP Monitoring Systeme, wie das Didactum Monitoring System 500 (1.Gen) oder Didactum Monitoring System 100 (Gen.1 und 2), unterstützen nicht die Instrumententafel. Bei Bedarf können Sie zu Sonderkonditionen auf die neuesten SNMP Monitoring Systeme von Didactum wechseln. Kontaktieren Sie hierzu einfach unseren Vertrieb.

Konfiguration einzelner Anzeigeelemente

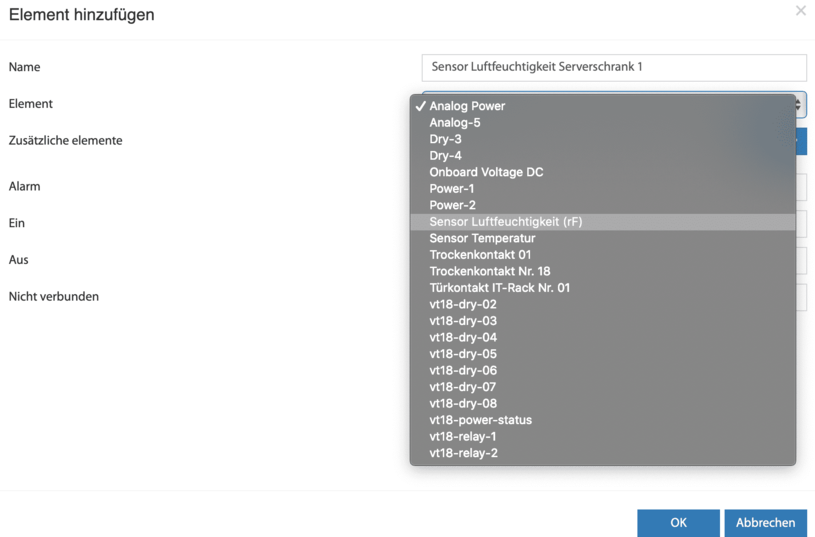

Bei Erstinstallation Ihrer SNMP Monitoring Hardware ist das Dashboard / die Instrumententafel leer. Gehen Sie zum Menü „Instrumententafel“ und klicken Sie dann ganz oben rechts auf das „+“ Zeichen. Es öffnet sich das Menü „Element hinzufügen“. Wählen Sie dann das gewünschte Element Ihrer SNMP Monitoring Hardware ganz einfach aus.
Auf Wunsch können Sie noch weitere Elemente zur jeweiligen Instrumententafel hinzufügen. Danach benennen Sie die gewünschte Tafel und klicken auf „ok“.

Instrumentenansicht der analogen Sensoren

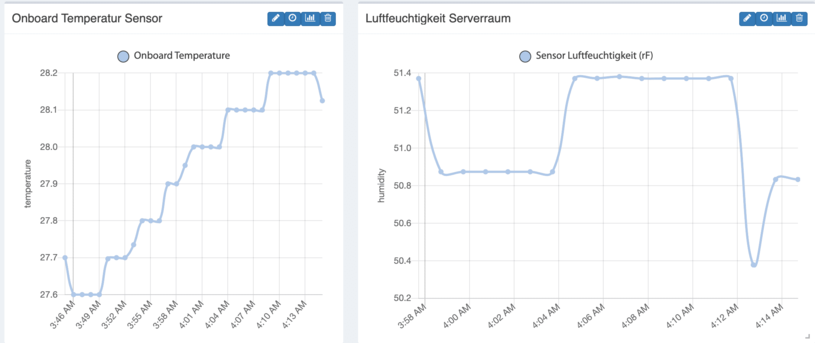

Die analogen Sensoren von Didactum können im Didactum-Dashboard als Diagramm oder auch als Tachometer dargestellt werden. Sollen die Messdaten von mehreren analogen Sensoren ausgegeben werden, wird verständlicherweise nur die Diagrammansicht angeboten. Abb.: Abbildung der Sensorwerte als Diagramm. Auch die Zeitperiode kann angepasst werden.

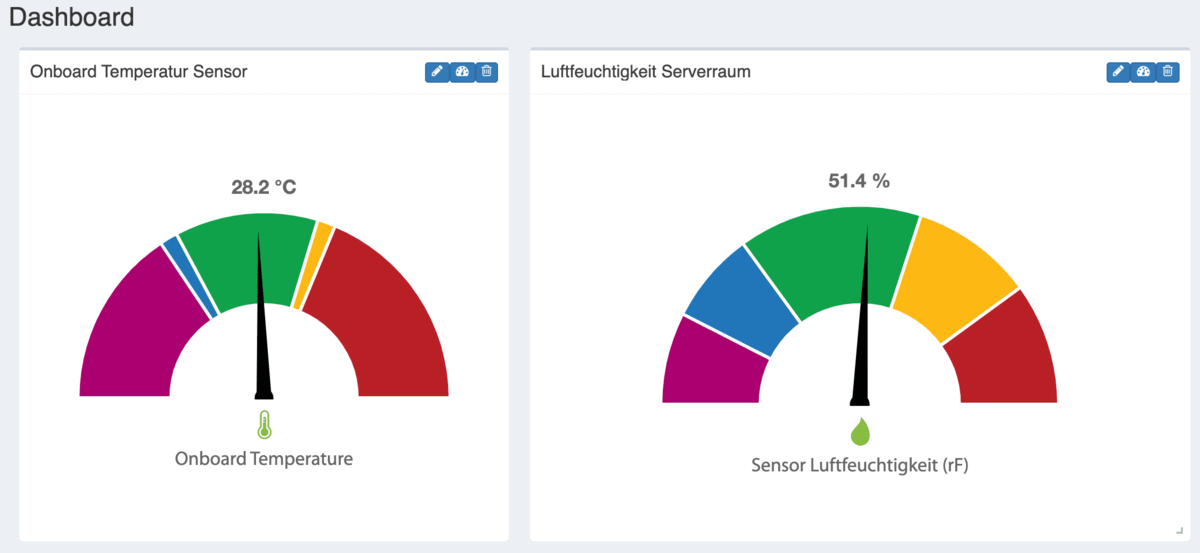

Abb.: Die Messdaten der Sensoren können auch als Tachometer dargestellt werden.

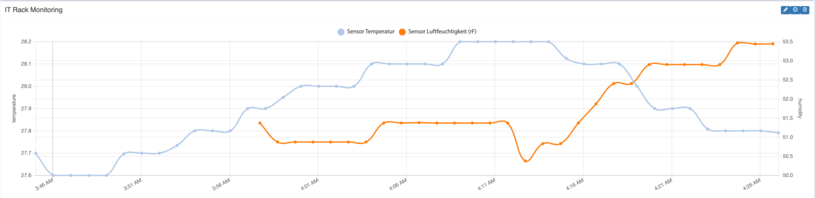

Abb.: Bei der Ausgabe von 2 oder mehr Sensorwerte wird nur die Diagrammansicht unterstützt.
