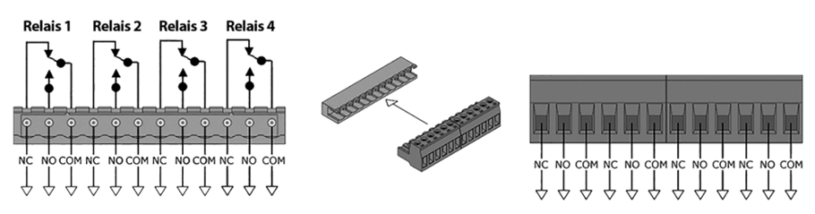

Um eine externe Last anzuschließen, werden die Stromkabel des zu schaltenden Verbrauchers mit den entsprechenden grünen Steckern des jeweiligen Relaisanschlusses verbunden.
Danach stecken Sie
Stecker in einen der Relaisports (RLY1, RLY2, RL3). Das 4. Relais des
500er Monitoring Systems (1.Generation) ist ausschliesslich zum Schalten
von 12V Verbrauchern (Sirene, Blitzlicht) geeignet.
Per
Befehl (manuell über Webinterface, per definierter Regel oder per SNMP
Kommando) schalten die eingebauten Relais des Monitoring Systems die
Last ein oder aus. Der maximal mögliche Ausgangsstrom des Relais liegt
10A.
