Folgende Web-Thermo/Hygrometer, Monitoring Systeme und PDUs können auch nachträglich mit dem internen LTE Modem ausgestattet werden:
- Didactum Monitoring Systeme 100 III / 100 IV / 100 IV DC (48VDC) / 100 V
- Didactum Monitoring Systeme 500 II / 500 II DC (48VDC) / 500 III / 550
- Didactum Monitoring Systeme 600 / 600 II
- Didactum PDU 700 / 750
Wichtige Hinweise:
Da das Didactum Gerät mit elektrischem Strom betrieben wird, sollten Sie folgende Sicherheitshinweise strikt beachten: Das Gerät und den Netzstecker niemals mit nassen bzw. feuchten Händen berühren. Reparaturen, Modifikationen oder Wartungen am Gerät dürfen ausschließlich vom Hersteller, einem qualifizierten Fachmann oder von einem Fachbetrieb durchgeführt werden. Öffnen Sie das Gehäuse der Didactum Produkte niemals selbst!
Bei dem LTE Modem handelt es sich um ein empfindliches Bauteil. Beachten Sie, dass bereits eine geringe elektrostatische Aufladung dieses Bauteil irreparabel zerstören kann! Daher darf der Einbau nur durch Fachpersonal und mittels Einsatz von ESD-konformem Werkzeug durchgeführt werden. Während des Einbaus ist darauf zu achten, unbedingt ein „ESD-Armband“ zu tragen!
Gern übernehmen unsere Techniker den nachträglichen Einbau des internen LTE Modems in Ihr Didactum Produkt (kostenpflichtig).
1.
Schalten Sie das Monitoring Produkt aus, ziehen Sie den Stecker aus der Steckdose und trennen Sie unbedingt den Netzstecker.
2.
Je nach Modellausführung, können sich in Ihrem Environmental Monitoring
System Module für potentialfreie Schaltkontakte oder Modbus RTU/TCP
befinden. Öffnen Sie das Gehäuse vorsichtig, indem Sie, falls
erforderlich, alle Kabel abziehen, die von der oberen Abdeckung zur
unteren Abdeckung führen!
3.

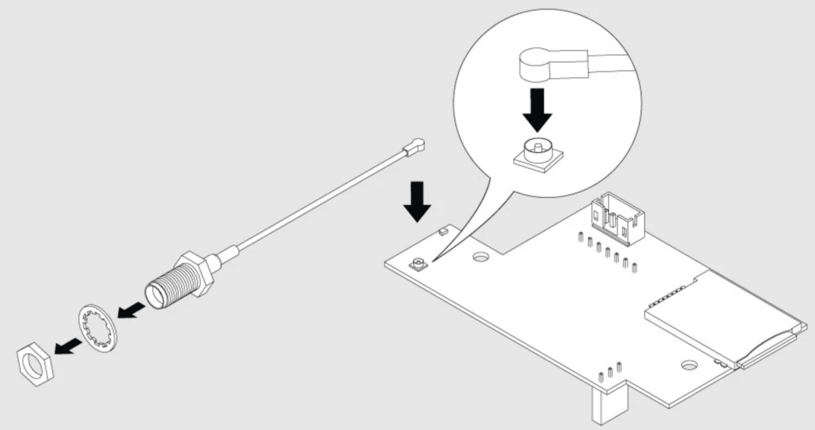

Schließen Sie die SMA Antennenkabel an das LTE Modem an. Hier drücken
Sie das U-Fl-Antennenkabel vorsichtig an den entsprechenden
U-FL-Eingangsstecker mit der Bezeichnung „Main Antenna“ an. Überprüfen
Sie mit einer Lupe den korrekten Sitz des Kabels! Sofern Ihr LTE Modem mit einem zweiten SMA Kabel ausgeliefert wurde,
verbinden Sie das 2. U-Fl-Antennenkabel mit dem Anschluss „Aux Antenna“.
Am U-FL Stecker „GPRS Active Antenna“ wird das optional lieferbare GPRS
Antennenkabel angeschlossen.
4.
Wie im Schema veranschaulicht, wird das LTE-Modem sehr vorsichtig
mit dem PIN Steckern verbunden. Beachten Sie bitte, dass das LTE Modem
mit einer weitere PIN Leiste ausgestattet ist.
Folgende Schritte sind durchzuführen:
1) Auf der Hauptplatine Ihres Didactum Mess- und Überwachungsprodukts sollten bereits zwei Metallabstandshalter montiert sein. Sollte dies nicht der Fall sein, fordern Sie diese bitte Metallabstandshalter beim Hersteller an.
2) Legen Sie das LTE-Modem exakt über die Metallabstandshalter und die Stiftleisten auf der Hauptplatine. Drücken Sie die LTE-Platine sehr vorsichtig nach unten, so dass:
a) Stiftleiste auf der Hauptplatine (3 Stifte) in die Buchse auf der LTE-Platine (3 Stifte) einrastet
b) die Stiftleiste auf der Hauptplatine (7-polig) in die Buchse auf der LTE-Platine (7-polig) eingesteckt wird
c) Stiftleiste auf der Hauptplatine (2pins) mit in die Buchse auf der LTE-Platine (2pins) steckt
d) Die Bohrungen auf der LTE-Platine befinden sich direkt über den Metallabstandshaltern.
3) Schrauben Sie zwei mit dem LTE Modem gelieferte Schrauben (M3) in die Löcher in die Metallabstandshalter (wie in der Abbildung gezeigt).
4) Führen Sie die Antennenkabel in die Bohrungen an der Vorder- oder Rückseite des Environmental Monitoring Systems ein. Sofern Sie ein LTE Modem mit 2 Antennenanschlüssen besitzen, so achten Sie bitte darauf, die Antennenkabel in die entsprechenden gekennzeichneten Bohrungen zu stecken.
Befestigung der SMA Antennenadapter am Environmental Monitoring System von Didactum.
Das Antennenkabel inkl. des Gewindes sollte nun zur Vorder- oder
Rückseite des Environmental Monitoring Systems herausragen (die Skizze
zeigt das Didactum Monitoring System 100 IV).
Führen Sie die folgenden Schritte sowohl für die Haupt- als auch für die Zusatzantenne(n) bitte durch:
1. Bringen Sie die im Lieferumfang des LTE Modems enthaltene Unterlegscheibe am Ende des Gewindes an.
2. Schrauben Sie die Mutter vorsichtig per Hand bis zum Anschlag auf das Antennendrahtgewinde.
3. Ziehen Sie nun die Mutter vorsichtig mit einem Schraubenschlüssel fest. Die Mutter darf auf dem Gewinde nicht zu fest angezogen werden.
4. Schrauben Sie die LTE Antenne auf das Gewinde des SMA Adapters.
Führen Sie die folgenden Schritte sowohl für die Haupt- als auch für die Zusatzantenne(n) bitte durch:
1. Bringen Sie die im Lieferumfang des LTE Modems enthaltene Unterlegscheibe am Ende des Gewindes an.
2. Schrauben Sie die Mutter vorsichtig per Hand bis zum Anschlag auf das Antennendrahtgewinde.
3. Ziehen Sie nun die Mutter vorsichtig mit einem Schraubenschlüssel fest. Die Mutter darf auf dem Gewinde nicht zu fest angezogen werden.
4. Schrauben Sie die LTE Antenne auf das Gewinde des SMA Adapters.
