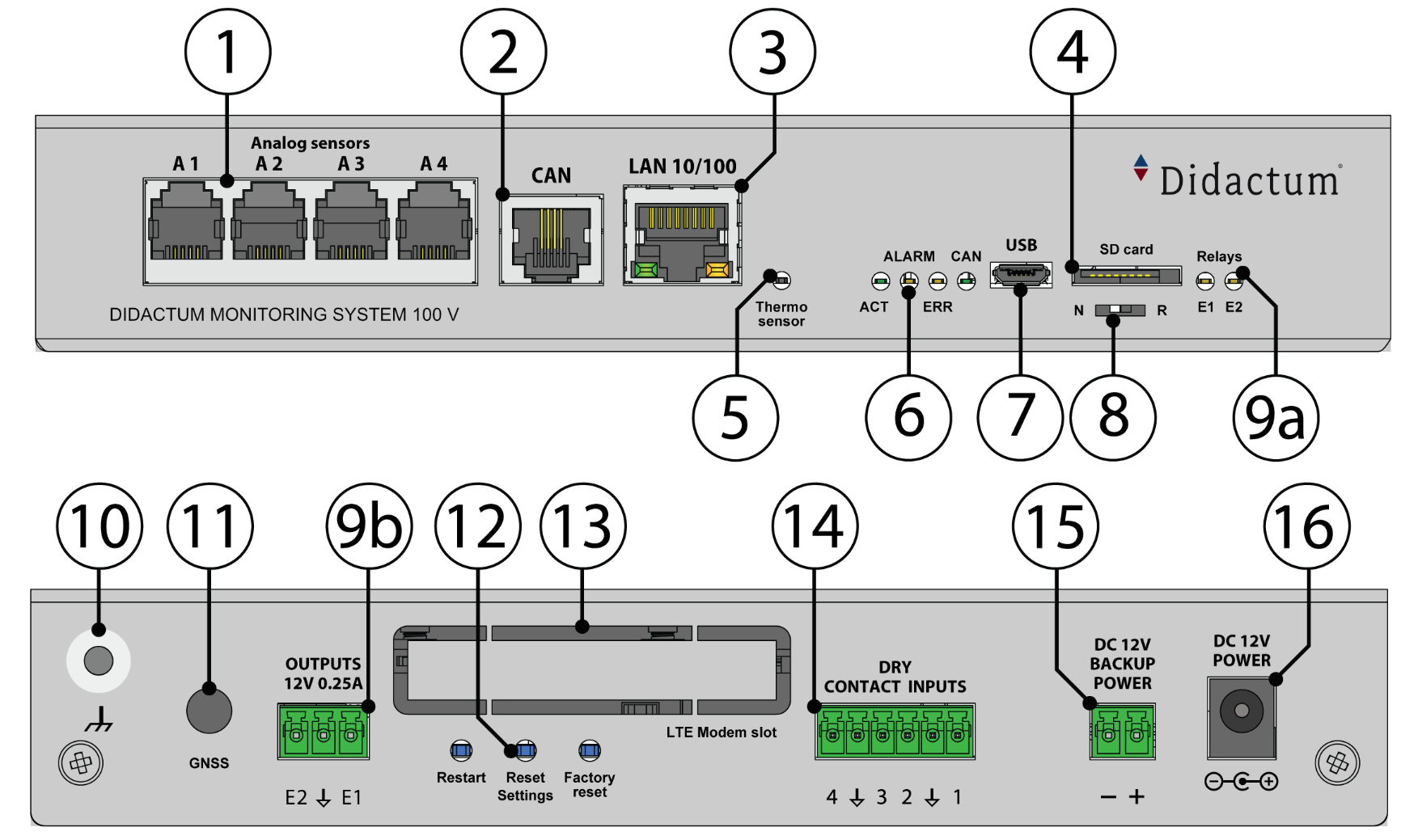

Schnelleinstieg 100 V

1

"Analoge Sensoren: A1...A8" - x8 RJ12 6P4C analoge Sensoreingänge mit automatischer Erkennung.

2

"CAN" - digitaler Anschluss RJ12 6P4C für den Anschluss von CAN-Sensoren/Erweiterungen/Geräten an einen CAN-Bus. Die Module können miteinander verkettet werden.

- "LED: CAN" - grüne LED zeigt den CAN-Bus-Status an.

- Die LED blinkt langsam - es ist nichts angeschlossen

- Die LED blinkt schnell - die Konfiguration läuft

- Die LED leuchtet konstant - mit CAN-Geräten verbunden

3

"LAN Port" - Ethernet 10/100 Base-T Port, bietet eine Ethernet-Verbindung.

- "Orange LED" - orange LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an.

- "Grüne LED" - grüne LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an. Blinkt grün, wenn das System hochgefahren wird. Zeigt den Verbindungsstatus an (konstantes grünes Licht - die Verbindung ist hergestellt, grünes Blinken - der Verbindungsversuch).

4

"SD-Karte" - MicroSD-Kartensteckplatz mit Auswurfvorrichtung. Die Karte wird für die Datenspeicherung oder die "Systemwiederherstellung" benötigt.

5

"TEMPERATURFÜHLER" - Genauigkeit +/- 1 °C.

6

6a. "LED: ACT" - grüne LED zeigt den Systemstatus des Geräts an,

- Betriebsmodus des Geräts: schaltet in einer Frequenz von 2 Mal pro Sekunde.

- Erfolgreicher Abschluss des Software-Updates: schaltet 4 Mal pro Sekunde.

6b. "LED: ALARM" - Die Taste kann über die Schnittstelle für die Alarmanzeige programmiert werden.

6c. "LED: ERR" - Die rote LED zeigt Fehler und Verkehr an.

- den Betriebszustand des Geräts an: Wenn alles normal ist, ist die LED erloschen, wenn nicht - leuchtet sie konstant.

- Software-Aktualisierungsmodus: schaltet 2 Mal pro Sekunde um.

6d. "LED: CAN" - grüne LED zeigt den Status des CAN-Busses an.

7

"USB" - Micro-USB-Anschluss 2.0 wird für USB-Kameraaufzeichnung, USB-Flash für Systemprotokolle und Systemwiederherstellung benötigt.

8

"Dip-Schalter"

- Normaler Modus: Der Schalter ist nach links geschaltet ←. Der Schalter sollte sich immer in dieser Position befinden.

- Wiederherstellung des Geräts: Der Schalter wird nach rechts → geschaltet. Wird verwendet, um das saubere Systemabbild von einer SD-Karte zu laden.

9

"OUTPUTS 12V 0.25A" - 12V 0.25A (für jeden Ausgang) Klemmenausgänge (elektronisches Relais). Teilung 3,81mm, 3P.

- "LEDs: E1, E2" - Statusanzeigen für zwei 12V 0,25A Ausgänge auf der Frontplatte.

- Die LED leuchtet (orange) - der Ausgang ist eingeschaltet (der Ausgangszustand kann konfiguriert werden).

- Die LED ist AUS (orange) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).

10

"Gehäuseerdung" - Gehäuseerdung, M4-Gewinde. Erhöht die Immunität des Geräts gegen leitungsgebundene und abgestrahlte HF-Störungen. Bitte wenden Sie sich an einen professionellen Elektriker, bevor Sie sie anschließen.

11

"GNSS" - Ein Loch für die Montage der GNSS-Antenne. Antennen sind separat erhältlich.

12

12a. "Restart" - Mit dieser Taste wird das Gerät neu gestartet. Halten Sie die Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, und das System wird neu gestartet.

12b. "Einstellungen zurücksetzen" - setzt die Einstellungen auf die Werkseinstellungen zurück. Halten Sie die Taste für mehr als 5 Sekunden gedrückt. Die LED "ERR" beginnt zu blinken. Dies zeigt an, dass die Wiederherstellung der Werkseinstellungen begonnen hat. Warten Sie 20-60 Sekunden, bis das System neu gestartet ist. Die LED "ACT" beginnt zu blinken, sobald das System neu gestartet ist. Der Zugriff auf das Gerät ist nun möglich.

12c. "Factory reset" - Verwenden Sie diese Taste nicht.

13

"Modem-Steckplatz" - In diesen Steckplatz kann ein "LTE-Slot-Modem (Didactum BestellNr. 14996)" installiert werden. Dieses Modem ist separat zu bestellen.

14

"DRY CONTACT INPUTS 1...4" - Digitale Eingänge (Typ IN). Raster 3,5 mm, 6P

15

"DC 12V BACKUP POWER" - 12V DC 2A alternativer Stromeingang. Teilung 3,81mm, 2P.

16

"DC 12V POWER" - 12V DC 2A Hauptstromeingang
