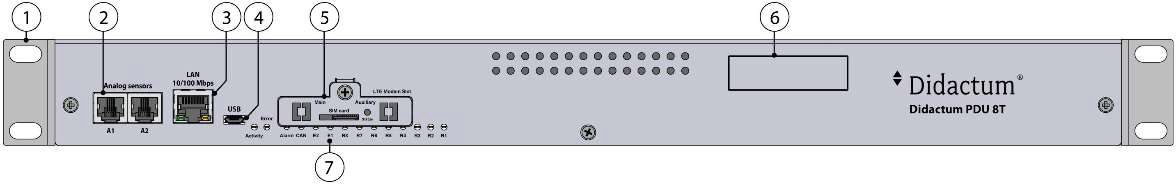

1. "1U 19-Zoll-Halterungen" - x2 Stück für die Montage von Halterungen in einem 1U 19-Zoll-Rack-Schacht.
2. "Analoge Sensoren: A1..A8" - 8 analoge RJ12-Sensoreingänge mit Auto-Sensing.
3. "LAN-Anschluss" - Ethernet 10/100 Base-T-Anschluss, bietet eine Ethernet-Verbindung.
- "Orange LED" - orangefarbene LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an.
- "Grüne LED" - grüne LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an. Blinkt grün, wenn das System hochfährt.
Zeigt den Verbindungsstatus an (konstantes grünes Licht - die Verbindung ist hergestellt, grünes Blinken - der
Verbindungsversuch).
4. "USB" - Ein Micro-USB-Anschluss wird für USB-Kameraaufzeichnungen, USB-Flash für Systemprotokolle und die
Systemwiederherstellung benötigt.
5. "Modem-Steckplatz" - In diesem Steckplatz kann ein "LTE-Modem" installiert werden. Dieses Modem ist separat zu bestellen.
6. "Sticker space" - Ein Platz für einen Aufkleber, der von einem Benutzer verwendet werden kann, um eine Kennung des Systems
zu platzieren (zum Beispiel eine IP-Adresse).
7. 7.1 "Aktivität" - grüne LED zeigt den Systemstatus der Appliance an,
- Betriebsmodus des Geräts: wechselt mit einer Frequenz von 2 Mal pro Sekunde;
- erfolgreicher Abschluss des Software-Updates: schaltet im Rhythmus von 4 Mal pro Sekunde;
7.2 "Fehler" - rote LED zeigt Fehler und Verkehr an.
- die Betriebsart des Geräts: Wenn alles normal ist, ist die LED erloschen, wenn nicht - leuchtet sie konstant;
- Software-Update-Modus: schaltet sich mit einer Rate von 2 Mal pro Sekunde;
7.3 "Alarm" - Die LED kann über die Schnittstelle für die Alarmanzeige programmiert werden.
7.4 "CAN" - die grüne LED zeigt den CAN-Bus-Status an.
- Die LED blinkt langsam - es ist nichts angeschlossen
- Die LED blinkt schnell - Konfiguration wird durchgeführt
- Die LED leuchtet konstant - mit CAN-Geräten verbunden
7.5 "E1, E2" - LED-Statusanzeigen für 12V 0,25A Relaisausgänge.
- Die LED leuchtet (orange) - der Ausgang ist eingeschaltet (der Ausgangszustand kann konfiguriert werden).
- Die LED ist AUS (LED ist aus) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).
7.6 "R1, R2, R3, R4, R5, R6, R7, R8" - LED-Statusanzeigen für den Zustand der x4 C13-Ausgänge.
- Die LED ist ON (orange) - das Relais ist ON (der Ausgangszustand kann konfiguriert werden).
- Die LED ist AUS (LED ist aus) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).

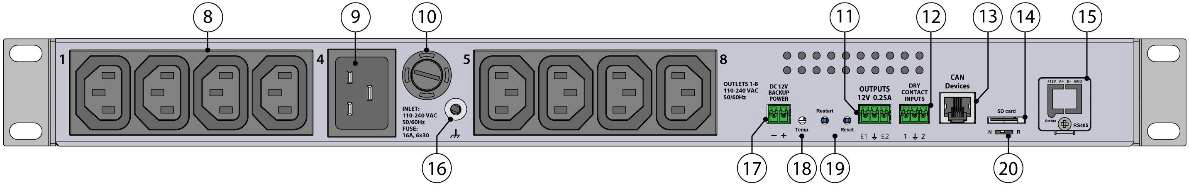

8. "OUTLETS 1-8" - x8 Steckdosen C13 110-240V AC, 50/60 Hz.
9. "INLET" - C20-Eingang, 110-240V AC, 50/60Hz, Sicherung 16A
10. "INLET FUSE" - Sicherung 16A
11. "OUTPUTS 12V 0.25A" - 12V 0.25A (für jeden Ausgang) Ausgänge (elektronisches Relais). Die LED-Anzeigen befinden sich auf der
Frontplatte.
12. "DRY CONTACT INPUTS 1...2" - Digitale Eingänge (Typ IN).
13. "CAN 1 / CAN 0" - Zwei digitale Anschlüsse RJ12 für den Anschluss von CAN-Sensoren/Erweiterungen/Geräten an einen CANBus.
Die an diesen Anschlüssen angeschlossenen Module können miteinander verkettet werden.
14. "SD-Karte" - MicroSD-Kartensteckplatz mit Auswurfvorrichtung. Die Karte wird für die Datenspeicherung oder die
"Systemwiederherstellung" benötigt.
15. "Erweiterungssteckplatz" - Nur eine der beiden Erweiterungen kann installiert werden Modbus RTU Erweiterung oder OSDP v2
Leser Erweiterung. Separat zu bestellen.
16. "Gehäuseerdung" - Gehäuseerdung, M4-Gewinde. Verbessert die Immunität des Geräts gegen leitungsgebundene und
abgestrahlte HF-Störungen. Bitte wenden Sie sich an einen professionellen Elektriker, bevor Sie es anschließen.
17. "DC 12V BACKUP POWER" - Dies ist ein Anschluss für die Notstromversorgung.
18. "TEMPERATURFÜHLER" - Genauigkeit +/- 1 °C.
19. 19.1 "Restart" - Mit dieser Taste wird das Gerät neu gestartet. Halten Sie die Taste 2 Sekunden lang gedrückt und lassen Sie sie
dann los, und das System wird neu gestartet.
19.2. "Werksreset" - setzt die Einstellungen auf die Werkseinstellungen zurück. Halten Sie die Taste für mehr als 5
Sekunden gedrückt. Die LED "Error" beginnt zu blinken. Dies zeigt an, dass die Wiederherstellung der Werkseinstellungen
begonnen hat. Warten Sie 20-60 Sekunden, bis das System neu gestartet ist. Die LED "Activity" beginnt zu blinken, sobald das
System neu gestartet ist. Der Zugriff auf das Gerät ist nun möglich.
20. "N - R" - DIP-Schalter wird für verschiedene Systemmodi verwendet.
- Normaler Modus: Der Schalter wird nach links ← geschaltet. Der Schalter sollte sich immer in dieser Position befinden.
- Wiederherstellung des Geräts: Der Schalter wird nach rechts → geschaltet. Wird verwendet, um das saubere Systemabbild von einer SD-Karte zu laden. Lesen Sie die Anweisungen unter "Wiederherstellung des Geräts".
