1. "1U 19-Zoll-Halterungen" - x2 Stück für die Montage von Halterungen in einem 1U 19-Zoll-Rack-Schacht.
2. "Analoge Sensoren: A1..A8" - 8 analoge RJ12-Sensoreingänge mit Auto-Sensing.
3. "LAN-Anschluss" - Ethernet 10/100 Base-T-Anschluss, bietet eine Ethernet-Verbindung.
- "Orange LED" - orange LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an.
- "Grüne LED" - grüne LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an. Blinkt grün, wenn das System hochgefahren wird. Zeigt den Verbindungsstatus
an (konstantes grünes Licht - die Verbindung ist hergestellt, grünes Blinken - der Verbindungsversuch).
4. "USB" - Ein Micro-USB-Anschluss wird für USB-Kameraaufzeichnungen, USB-Flash für Systemprotokolle und die Systemwiederherstellung benötigt.
5. "Modem-Steckplatz" - In diesem Steckplatz kann ein "VT740 / LTE-Steckplatz-Modem" installiert werden. Dieses Modem ist separat zu bestellen.
6. "Sticker space" - Ein Platz für einen Aufkleber, der von einem Benutzer verwendet werden kann, um eine Kennung des Systems anzubringen (z.B. eine IP-Adresse).
7. "Neustart" - Mit dieser Taste wird das Gerät neu gestartet. Halten Sie die Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, und das System wird neu gestartet.
8. 8.1 "Aktivität" - die grüne LED zeigt den Systemstatus des Geräts an,
- Betriebsmodus des Geräts: wechselt mit einer Frequenz von 2 Mal pro Sekunde;
- erfolgreicher Abschluss des Software-Updates: schaltet 4 Mal pro Sekunde;
8.2 "Fehler" - rote LED zeigt Fehler und Verkehr an.
- die Betriebsart des Geräts: Wenn alles normal ist, ist die LED erloschen, wenn nicht - leuchtet sie konstant;
- Software-Update-Modus: schaltet sich mit einer Rate von 2 Mal pro Sekunde;
8.3 "Alarm" - Die LED kann über die Schnittstelle für die Alarmanzeige programmiert werden.
9. "TEMPERATURFÜHLER" - Genauigkeit +/- 1 °C.
10. 10.1 "CAN" - grüne LED zeigt den CAN-Bus-Status an.
- Die LED blinkt langsam - es ist nichts angeschlossen
- Die LED blinkt schnell - Konfiguration wird durchgeführt
- Die LED leuchtet konstant - mit CAN-Geräten verbunden
10.2 "R1, R2, R3, R4" - LED-Statusanzeigen für den Status der x4 C13-Ausgänge.
- Die LED leuchtet (orange) - das Relais ist eingeschaltet (der Ausgangszustand kann konfiguriert werden).
- Die LED ist AUS (LED ist aus) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).
10.3 "E1, E2" - LED-Statusanzeigen für 12V 0,25A-Relaisausgänge.
- Die LED leuchtet (orange) - der Ausgang ist eingeschaltet (der Ausgangszustand kann konfiguriert werden).
- Die LED ist AUS (LED ist aus) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).
- "OUTLETS 1-4" - x4 C13-Steckdosen 110-240V AC, 50/60 Hz.
- "INLET" - C14-Eingang, 110-240V AC, 50/60Hz, Sicherung 10A 5x20mm

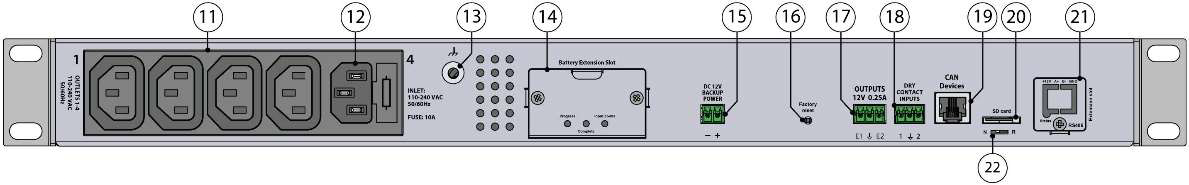

11. "OUTLETS 1-4" - x4 C13 Steckdosen 110-240V AC, 50/60 Hz.
12. "INLET" - C14 Eingang, 110-240V AC, 50/60Hz, Sicherung 10A 5x20mm
13. "Gehäuseerdung" - Gehäuseerdung, M4-Gewinde. Verbessert die Immunität des Geräts gegen leitungsgebundene und abgestrahlte HF-Störungen. Bitte wenden Sie sich
an einen professionellen Elektriker, bevor Sie es anschließen.
14. "Battery Extension Slot" - Erweiterungssteckplatz für "VT-ACCU / Wiederaufladbare Reservierungsbatterie" oder "VT-6F22 / Reservierungsbatterie 9V". In diesem
Steckplatz kann nur eine Verlängerung installiert werden. Jede Erweiterung ist separat zu erwerben.
15. "DC 12V BACKUP POWER" - Dies ist ein Anschluss für die Notstromversorgung.
16. "Factory reset" - setzt die Einstellungen auf die Werkseinstellungen zurück. Halten Sie die Taste für mehr als 5 Sekunden gedrückt. Die LED "Error" beginnt zu blinken. Dies
zeigt an, dass die Wiederherstellung der Werkseinstellungen begonnen hat. Warten Sie 20-60 Sekunden, bis das System neu gestartet ist. Die LED "Activity" beginnt zu
blinken, sobald das System neu gestartet ist. Der Zugriff auf das Gerät ist nun möglich.
17. "OUTPUTS 12V 0.25A" - 12V 0.25A (für jeden Ausgang) Ausgänge (elektronisches Relais). Die LED-Anzeigen befinden sich auf der Frontplatte.
18. "DRY CONTACT INPUTS 1...2" - Digitale Eingänge (Typ IN). Lesen Sie die Anweisungen unter "Anschluss der Trockenkontakte" und "Einstellungen der Trockenkontakte".
19. "CAN 1 / CAN 0" - Zwei digitale Anschlüsse RJ12 für den Anschluss von CAN-Sensoren/Erweiterungen/Geräten an einen CAN-Bus. Die an diesen Anschlüssen
angeschlossenen Module können miteinander verkettet werden.
20. "SD-Karte" - MicroSD-Kartensteckplatz mit Auswurfvorrichtung. Die Karte wird für die Datenspeicherung oder die "Systemwiederherstellung" benötigt.
21. "Erweiterungssteckplatz" - Es kann nur eine der beiden Erweiterungen "VT485m / Modbus RTU Erweiterung" oder "VT485r / OSDP v2 Leser Erweiterung" installiert
werden. Separat zu bestellen.
22. 19. "N - R" - DIP-Schalter wird für verschiedene Systemmodi verwendet.
- Normaler Modus: Der Schalter ist nach links geschaltet ←. Der Schalter sollte sich immer in dieser Stellung befinden.
- Wiederherstellung des Geräts: Der Schalter wird nach rechts → geschaltet. Wird verwendet, um das saubere Systemabbild von einer SD-Karte zu laden.
