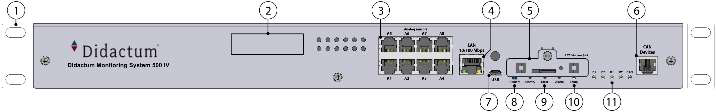

1 "1U 19-Zoll-Halterungen" - x2 Stück für die Montage von Halterungen in einem 1U 19-Zoll-Rack-Schacht.
2 "Aufkleberfeld" - Platz für einen Aufkleber, auf dem der Benutzer eine Kennung des Systems (z. B. eine IP-Adresse) anbringen kann.
3 "Analoge Sensoren: A1...A8" - 8 analoge RJ12-Sensoreingänge mit Auto-Sensing.
4
"LAN-Port" - Ethernet 10/100 Base-T Port, stellt eine Ethernet-Verbindung zur Verfügung.
- "Orange LED" - orange LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an.
- "Grüne LED" - grüne LED für den Ethernet-Anschluss.
5 "Modem-Steckplatz" - In diesen Steckplatz kann ein "LTE-Slot-Modem installiert werden. Dieses Modem ist separat zu bestellen.
6
"CAN DEVICES" - digitaler Anschluss RJ12 für den Anschluss von CAN-Sensoren/Erweiterungen/Geräten an einen CAN-Bus. Die Module können
miteinander verkettet werden.
"LED: CAN" - die grüne LED zeigt den CAN-Bus-Status an.
Die LED blinkt langsam - es ist nichts angeschlossen
Die LED blinkt schnell - die Konfiguration ist im Gange
Die LED leuchtet konstant - mit CAN-Geräten verbunden
7 "USB" - Micro-USB-Anschlüsse werden für USB-Kameraaufnahmen, USB-Flash für Systemprotokolle und die Systemwiederherstellung benötigt.
8
"Neustart" - mit dieser Taste wird das Gerät neu gestartet. Halten Sie die Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, und das
System wird neu gestartet.
9
9.1 "Aktivität" - die grüne LED zeigt den Systemstatus des Geräts an:
Betriebsmodus des Geräts: wechselt mit einer Frequenz von 2 Mal pro Sekunde; erfolgreicher Abschluss des Software-Updates: schaltet 4 Mal pro
Sekunde;
9.2 "Fehler" - rote LED zeigt Fehler und Verkehr an
die Betriebsart des Geräts: Wenn alles normal ist, ist die LED erloschen, wenn nicht - leuchtet sie konstant;
Software-Update-Modus: schaltet sich mit einer Rate von 2 Mal pro Sekunde;
9.3 "Alarm" - Die LED kann über die Schnittstelle für die Alarmanzeige programmiert werden.
10 "TEMPERATURFÜHLER" - Genauigkeit +/- 1 °C.
11
11.1 "E1, E2" - LED-Statusanzeigen für 12V 0,25A Relaisausgänge.
11.2 "R1, R2" - LED-Statusanzeigen für x2 NC/NO/COM-Relais.
11.3 "CAN" - grüne LED zeigt den CAN-Bus-Status an.

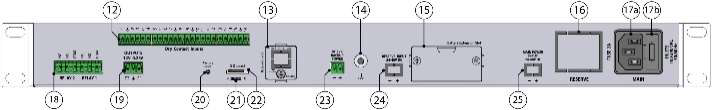

12 "DRY CONTACT INPUTS 1...16" - Digitale Eingänge (Typ IN).
13
"Erweiterungssteckplatz" - Es kann nur eine der beiden Erweiterungen „Modbus RTU Erweiterung" oder "OSDP v2 Leser Erweiterung" installiert
werden. Separat zu bestellen.
14
"Gehäuseerdung" - M4-Gewinde. Verbessert die Immunität des Geräts gegen leitungsgebundene und abgestrahlte HF-Störungen. Bitte wenden
Sie sich an einen professionellen Elektriker, bevor Sie es anschließen.
15
"Batterieerweiterungssteckplatz" - In diesen Steckplatz kann eine "Batteriereservierungserweiterung" eingebaut werden. Die Erweiterung ist
separat zu bestellen.
16 "RESERVE" - Reservestromanschluss. 100-240VAC, 50/60Hz, Absicherung 2A, Sicherung 5x20mm, Typ C14.
17
"MAIN" - Stromeingang. 100-240VAC, 50/60Hz, Sicherung 2A, Sicherung 5x20mm, Typ C14. gestartet ist. Die LED "ACT" beginnt zu blinken, sobald
das System neu gestartet ist. Der Zugriff auf das Gerät ist nun möglich.
18
"Relais 1, Relais 2" - NC/NO/COM-Leistungsrelais-Klemmen. Lesen Sie die Anweisungen unter "Anschluss von NC/NO-Relais", "Schalten eines Relais
(NC NO)" und "Relais (Ausgänge) (SNMP)".
- Die LED leuchtet (orange) - das Relais ist eingeschaltet (der Ausgangszustand kann konfiguriert werden).
- Die LED ist AUS (orange) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).
19
"OUTPUTS 12V 0.25A" - 12V 0.25A (für jeden Ausgang) Klemmenausgänge (elektronisches Relais). Die LED-Anzeigen befinden sich auf der
Frontplatte.
- Die LED leuchtet (orange) - der Ausgang ist eingeschaltet (der Ausgangszustand kann konfiguriert werden).
- Die LED ist AUS (orange) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).
20
"Factory reset" - Einstellungen auf Werkseinstellungen zurücksetzen. Halten Sie die Taste für mehr als 5 Sekunden gedrückt. Die LED "Error"
beginnt zu blinken. Dies zeigt an, dass die Wiederherstellung der Werkseinstellungen begonnen hat. Warten Sie 20-60 Sekunden, bis das System
neu gestartet ist. Die LED "Activity" beginnt zu blinken, sobald das System neu gestartet ist. Der Zugriff auf das Gerät ist nun möglich.
21
"N - R" - DIP-Schalter wird für verschiedene Systemmodi verwendet.
- Normaler Modus: Der Schalter wird nach links ← geschaltet. Der Schalter sollte sich immer in dieser Position befinden
- Wiederherstellung des Geräts: Der Schalter wird nach rechts → geschaltet. Wird verwendet, um das saubere Systemabbild von einer SD-Karte zu
laden.
22
"SD-Karte" - MicroSD-Kartensteckplatz mit Auswurfvorrichtung. Die Karte wird für die Datenspeicherung oder die "Systemwiederherstellung"
benötigt.
23 "DC 12V BACKUP POWER" - Dies ist eine dritte Backup-Option. Die Platine verfügt über drei Stromleitungen.
24 "RESERVE INPUT 24-48V" - Reservestromeingang. 24-48V DC, 5,08mm 2EDGK Netzstecker, 18-72VDC bis 12VDC/0,84A.
25 "MAIN INPUT 24-48V DC" - optionale Bestellmöglichkeit für einige der Geräte.
