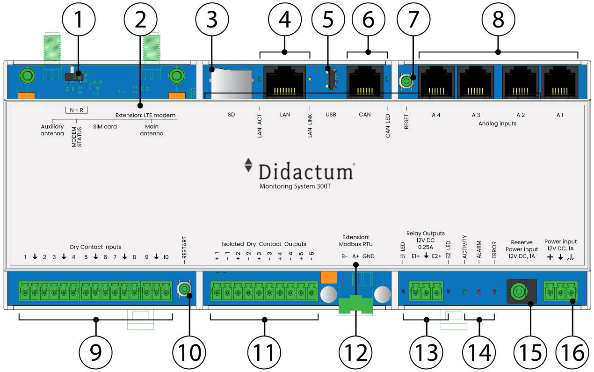

1. "N - R" - DIP-Schalter für Betriebsart
- N / Normalbetrieb: Der Schalter wird nach links ← geschaltet. Der Schalter sollte immer in dieser Stellung sein.
- R / Wiederherstellung des Geräts: Der Schalter wird nach rechts → geschaltet. Wird verwendet, um das saubere Systemabbild von einer SD-Karte zu laden.
2. "LTE-Slot-Modem" - In diesem Slot kann ein "LTE-Slot-Modem" installiert werden. Dieses Modem ist separat zu bestellen.
3. "SD-Karte" - MicroSD-Kartensteckplatz mit Auswurfvorrichtung. Die Karte wird für die Datenspeicherung oder die
"Systemwiederherstellung" benötigt.
4. "LAN-Port" - Ethernet 10/100 Base-T Port, bietet eine Ethernet-Verbindung.
- "Orange LED" - orange LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an.
- "Grüne LED" - grüne LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an. Blinkt grün, wenn das System
hochfährt. Zeigt den Verbindungsstatus an (konstantes grünes Licht - die Verbindung ist hergestellt, grünes Blinken - der
Verbindungsversuch).
5. "USB" - Micro-USB-Anschluss 2.0 wird für USB-Kamera-Aufnahmen, USB-Flash für Systemprotokolle und Systemwiederherstellung
benötigt.
6. "CAN" - digitaler Anschluss RJ12 6P4C für den Anschluss von CAN-Sensoren/Erweiterungen/Geräten an einen CAN-Bus. Die Module
können miteinander verkettet werden.
- "LED: CAN" - die grüne LED zeigt den CAN-Bus-Status an.
- Die LED blinkt langsam - es ist nichts angeschlossen
- Die LED blinkt schnell - die Konfiguration ist im Gange
- Die LED leuchtet konstant - mit CAN-Geräten verbunden
7. "Einstellungen zurücksetzen" - setzt die Einstellungen auf die Werkseinstellungen zurück. Halten Sie die Taste für mehr als 5 Sekunden
gedrückt. Die LED "ERR" beginnt zu blinken. Dies zeigt an, dass die Wiederherstellung der Werkseinstellungen begonnen hat. Warten Sie
20-60 Sekunden, bis das System neu gestartet ist. Die LED "ACT" beginnt zu blinken, sobald das System neu gestartet ist. Der Zugriff auf
das Gerät ist nun möglich.
8. "Analoge Sensoren: A1..A4" - x4 RJ12 6P4C analoge Sensoreingänge mit Auto-Sensing.
9. "DRY CONTACT INPUTS 1...8" - Digitale Eingänge (Typ IN). Raster 3,5 mm, 6P.
10. "Neustart" - die Taste startet das Gerät neu. Halten Sie die Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, und das
System wird neu gestartet.
13. "Relaisausgänge 12V DC 0.25A" - 12V 0.25A (für jeden Ausgang) Klemmenausgänge (elektronisches Relais). Teilung 3,81mm, 3P.
- "LEDs: E1, E2" - Statusanzeigen für zwei 12V 0,25A Ausgänge auf der Frontplatte.
- Die LED leuchtet (orange) - und der Ausgang ist eingeschaltet (der Ausgangszustand kann konfiguriert werden).
- Die LED ist AUS (orange) - und der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).
14. System-LEDs
"LED: ACT" - Die grüne LED zeigt den Systemstatus des Geräts an,
- Betriebsmodus des Geräts: schaltet mit einer Frequenz von 2 Mal pro Sekunde;
- erfolgreicher Abschluss des Software-Updates: schaltet 4 Mal pro Sekunde;
"LED: ALARM" - Die LED kann über die Schnittstelle zur Alarmanzeige programmiert werden.
"LED: ERROR" - rote LED zeigt Fehler und Verkehr an.
- die Betriebsart des Geräts: Wenn alles normal ist, ist die LED erloschen, wenn nicht - leuchtet sie konstant;
- Software-Update-Modus: schaltet mit einer Rate von 2 Mal pro Sekunde;
15. "DC 12V BACKUP POWER" - 12V DC 2A alternativer Stromeingang. Innerer Kontaktdurchmesser 2mm, äußerer Kontaktdurchmesser
6,3mm.
16. "DC 12V POWER" - 12V DC 2A Hauptstromeingang. Teilung 3,81mm, 2P.
