1.
"Analoge Sensoren: A1..A4" - x4 RJ12 6P4C analoge Sensoreingänge mit Auto-Sensing.
2.
"CAN" - digitaler Anschluss RJ12 6P4C für den Anschluss von CANSensoren/
Erweiterungen/Geräten an einen CAN-Bus. Die Module können miteinander
verkettet werden.
"LED: CAN" - die grüne LED zeigt den CAN-Bus-Status an.
Die LED blinkt langsam - es ist nichts angeschlossen
Die LED blinkt schnell - die Konfiguration ist im Gange
Die LED leuchtet konstant - mit CAN-Geräten verbunden
3.
a) Neustart" - die Taste startet das Gerät neu. Halten Sie die Taste 2 Sekunden lang gedrückt
und lassen Sie sie dann los, und das System wird neu gestartet.
b) "Einstellungen zurücksetzen" - setzt die Einstellungen auf die Werkseinstellungen zurück.
Halten Sie die Taste für mehr als 5 Sekunden gedrückt. Die LED "ERR" beginnt zu blinken. Dies
zeigt an, dass die Wiederherstellung der Werkseinstellungen begonnen hat. Warten Sie 20-60
Sekunden, bis das System neu gestartet ist. Die LED "ACT" beginnt zu blinken, sobald das
System neu gestartet ist. Der Zugriff auf das Gerät ist nun möglich.
4.
"USB" - Der Micro-USB-Anschluss 2.0 wird für die Aufnahme mit der USB-Kamera, den USBFlash
für die Systemprotokolle und die Systemwiederherstellung benötigt. Lesen Sie die
Anweisungen unter "Anschließen der USB-Kamera", "USB-Kameraeinstellungen. Speichern
eines Videos", "Speichern von Systemprotokollen auf einem USB-Flash-Laufwerk" und "USBUpgrade
oder Wiederherstellung der Standardeinstellungen".
5.
"LAN-Port" - Ethernet 10/100 Base-T-Port, bietet eine Ethernet-Verbindung.
"Orange LED" - orange LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an.
"Grüne LED" - grüne LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an. Blinkt
grün, wenn das System hochfährt. Zeigt den Verbindungsstatus an (konstantes grünes Licht -
die Verbindung ist hergestellt, grünes Blinken - der Verbindungsversuch).
6.
a) "LED: ACT" - grüne LED zeigt den Systemstatus des Geräts an,
- Betriebsmodus des Geräts: wechselt mit einer Frequenz von 2 Mal pro Sekunde;
- erfolgreicher Abschluss der Software-Aktualisierung: schaltet 4 Mal pro Sekunde;
b). "LED: ALARM" - Die Taste kann über die Schnittstelle für die Alarmanzeige programmiert
werden.
6c. "LED: ERR" - Die rote LED zeigt Fehler und Verkehr an.
- den Betriebszustand des Geräts: Wenn alles normal ist, ist die LED erloschen, wenn nicht -
leuchtet sie konstant.
- Software-Aktualisierungsmodus: schaltet 2 Mal pro Sekunde um.
6d. "LED: CAN" - grüne LED zeigt den Status des CAN-Busses an.
6e. "LEDs: E1, E2" - Statusanzeigen für zwei 12V 0,25A Ausgänge an der Frontplatte.
7.
7a. "Dip-Schalter": Normaler Modus: Der Schalter ist nach links geschaltet ←. Der Schalter
sollte sich immer in dieser Stellung befinden.
Wiederherstellung des Geräts: Der Schalter wird nach rechts → geschaltet. Wird verwendet,
um das saubere Systemabbild von einer SD-Karte zu laden.
7b. "SD-Karte" - MicroSD-Kartensteckplatz mit Auswurfvorrichtung. Die Karte wird für die
Datenspeicherung oder die "Systemwiederherstellung" benötigt.

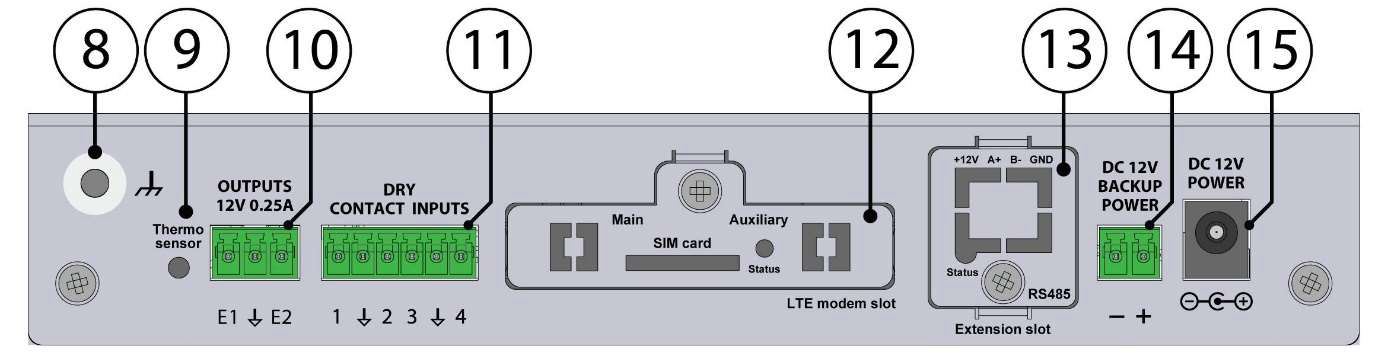

8.
"Gehäuseerdung" - Gehäuseerdung, M4-Gewinde. Verbessert die Immunität des Geräts
gegen leitungsgebundene und abgestrahlte HF-Störungen. Bitte wenden Sie sich an einen
professionellen Elektriker, bevor Sie es anschließen.
9.
"TEMPERATURFÜHLER" - Genauigkeit +/- 1 °C.
10.
"OUTPUTS 12V 0.25A" - 12V 0.25A (für jeden Ausgang) Klemmenausgänge (elektronisches
Relais). Teilung 3,81mm, 3P. Lesen Sie die Anweisungen unter "Anschluss von 12V-Geräten an
12V-Ausgänge".
"LEDs: E1, E2" - Statusanzeigen für zwei 12V 0,25A Ausgänge auf der Frontplatte.
Die LED leuchtet (orange) - der Ausgang ist eingeschaltet (der Ausgangszustand kann
konfiguriert werden).
Die LED ist AUS (orange) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert
werden).
11.
"DRY CONTACT INPUTS 1...4" - Digitale Eingänge (Typ IN). Abstand 3,5mm, 6P.
12.
"Modem-Steckplatz" - In diesem Steckplatz kann ein LTE-Modem" installiert werden. Dieses
Modem ist separat zu bestellen.
13.
"Erweiterungssteckplatz" - Nur eine der beiden Erweiterungen kann installiert werden:
Modbus RTU Erweiterung" oder OSDP v2 Leser Erweiterung".
14.
"DC 12V BACKUP POWER" - 12V DC 2A alternativer Stromeingang. Teilung 3,81mm, 2P.
15.
"DC 12V POWER" - 12V DC 2A Hauptstromeingang
