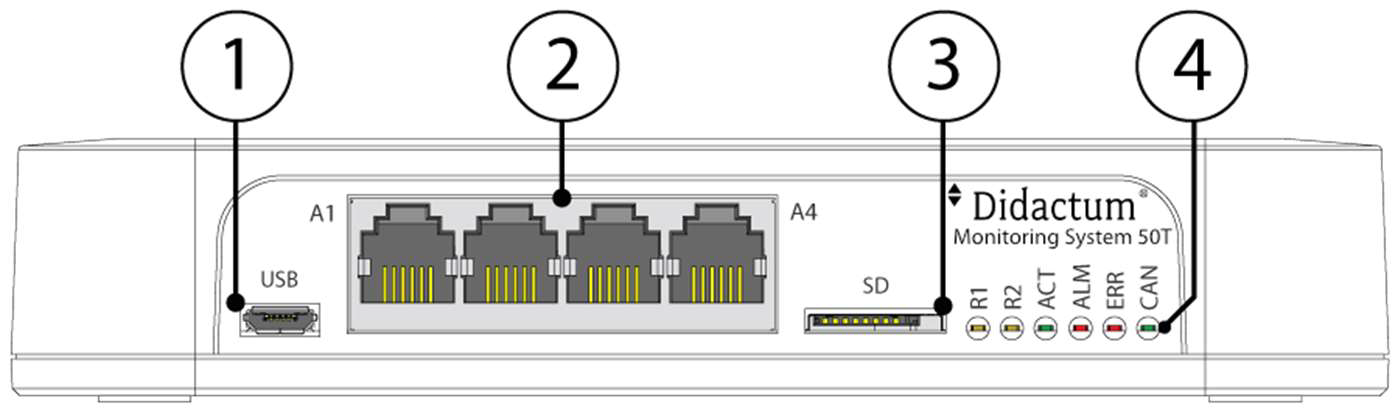

1. "USB" - Micro-USB-Anschluss 2.0 wird für USB-Kameraaufnahmen, USB-Flash für Systemprotokolle und Systemwiederherstellung
benötigt.
2. "Analoge Sensoren: A1..A4" - x4 RJ12 6P4C Analogsensor-Eingänge mit automatischer Erkennung.
3. "SD-Karte" - MicroSD-Kartensteckplatz mit Auswurfvorrichtung. Die Karte wird für die Datenspeicherung oder die
"Systemwiederherstellung" benötigt.
4. "LEDs: R1, R2" - Statusanzeigen für zwei 12V 0,25A Ausgänge auf der Frontplatte.
Die LED ist ON (orange) - der Ausgang ist ON (der Ausgangszustand kann konfiguriert werden).
Die LED ist AUS (orange) - der Ausgang ist AUS (der Ausgangszustand kann konfiguriert werden).
"LED: ACT" - grüne LED zeigt den Systemstatus des Geräts an,
- Betriebsmodus des Geräts: schaltet mit einer Frequenz von 2 Mal pro Sekunde;
- erfolgreicher Abschluss des Software-Updates: schaltet 4 Mal pro Sekunde;
"LED: ALARM" - Die LED kann über die Schnittstelle zur Alarmanzeige programmiert werden.
"LED: ERR" - rote LED zeigt Fehler und Verkehr an.
die Betriebsart des Geräts: Wenn alles normal ist, ist die LED erloschen, wenn nicht - leuchtet sie konstant;
Software-Aktualisierungsmodus: schaltet mit einer Rate von 2 Mal pro Sekunde;
"LED: CAN" - grüne LED zeigt den CAN-Bus-Status an.
Die LED blinkt langsam - es ist nichts angeschlossen
Die LED blinkt schnell - die Konfiguration ist im Gange
Die LED leuchtet konstant - mit CAN-Geräten verbunden

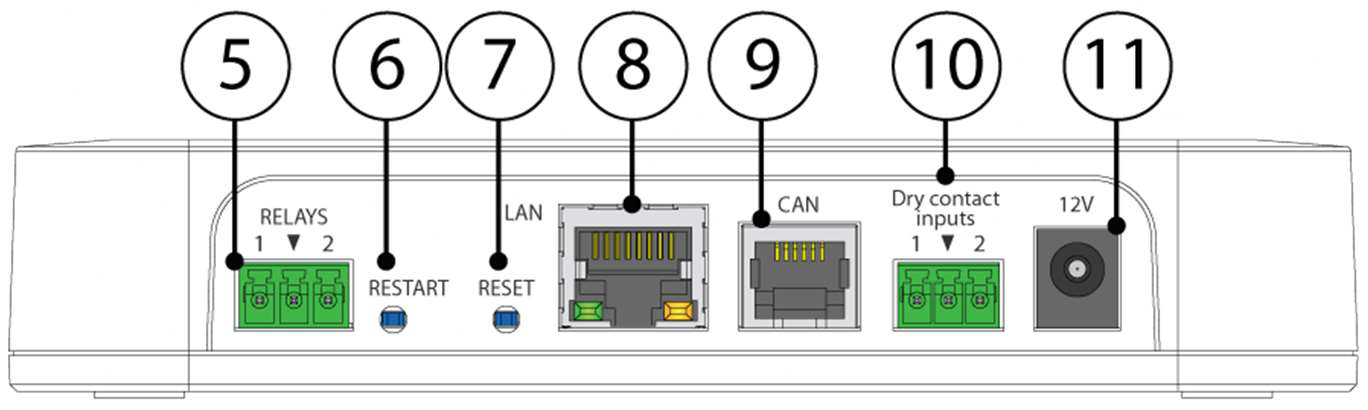

5 "RELAYS 12V 0.25A" - 12V 0.25A (für jeden Ausgang) Klemmenausgänge (elektronische Relais). Teilung 3,81mm, 3P. Jeder Ausgang hat
eine LED-Anzeige "E1, E2".
6. "Restart" - die Taste startet das Gerät neu. Halten Sie die Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los, und das System
wird neu gestartet.
7. "Einstellungen zurücksetzen" - setzt die Einstellungen auf die Werkseinstellungen zurück. Halten Sie die Taste für mehr als 5 Sekunden
gedrückt. Die LED "ERR" beginnt zu blinken. Dies zeigt an, dass die Wiederherstellung der Werkseinstellungen begonnen hat. Warten Sie
20-60 Sekunden, bis das System neu gestartet ist. Die LED "ACT" beginnt zu blinken, sobald das System neu gestartet ist. Der Zugriff auf
das Gerät ist nun möglich.
8. "LAN-Port" - Ethernet 10/100 Base-T Port, bietet eine Ethernet-Verbindung.
"Orange LED" - orange LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an.
"Grüne LED" - grüne LED für den Ethernet-Anschluss. Sie zeigt den Netzwerkverkehr an. Blinkt grün, wenn das System hochfährt. Zeigt
den Verbindungsstatus an (konstantes grünes Licht - die Verbindung ist hergestellt, grünes Blinken - der Verbindungsversuch).
9. "CAN" - digitaler Anschluss RJ12 6P4C für den Anschluss von CAN-Sensoren/Erweiterungen/Geräten an einen CAN-Bus. Module
können miteinander verkettet werden. Hat eine LED-Anzeige "CAN". Lesen Sie die Anweisungen unter "Anschluss von CAN-Geräten"
und "Einrichten von CAN".
10. "DRY CONTACT INPUTS 1...2" - Digitale Eingänge (Typ IN). Abstand 3,5mm, 6P.
11. "DC 12V POWER" - 12V DC 2A Hauptstromeingang.

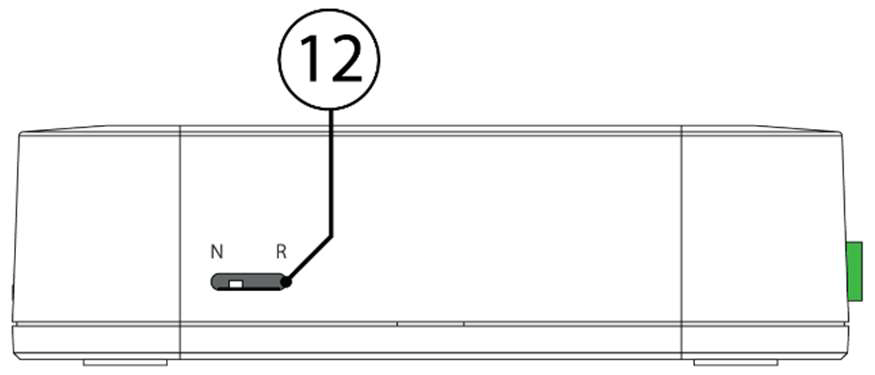

12. "Seitenschalter"
"N: Normaler Modus" - Der Schalter ist nach links geschaltet ←. Der Schalter sollte sich immer in dieser Stellung befinden.
"R: Wiederherstellung des Geräts" - Der Schalter wird nach rechts → geschaltet. Wird verwendet, um das saubere Systemabbild von
einer SD-Karte zu laden.
