Konfiguration von USBKameras

Einstellungen für USB-Kameras. Wie speichert man Videos?

Im folgenden Kapitel geht es um Anschluss und Konfiguration von USB-Kameras, wie z. B. die Überwachungskamera mit Nachtsicht aus dem Didactum-Webshop an ein Didactum Monitoring System 100 V.

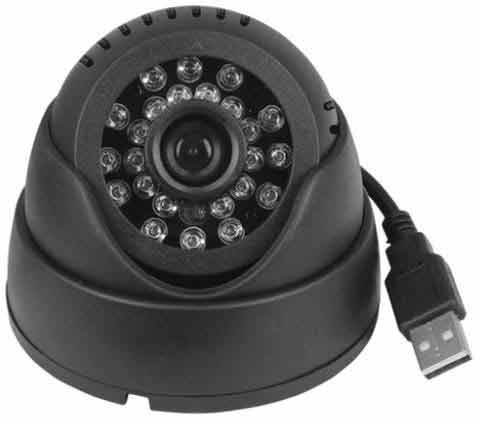

Bild 1 USB-Nachtsichtkamera


Anschließen der USB-Kamera

Sie können mit dem mitgelieferten Kabel USB-A / MiniUSB AB eine beliebige USB-Kamera der Klasse Linux UVC-Webcam anschließen, die MJPEG unterstützt. Die USB-Kamera wird an den Port "HS-USB" angeschlossen. Die Erkennung der Kamera und der Anschluss erfolgen automatisch.

Die Kamera wird angezeigt unter Systembaum --> Cameras

Verwenden Sie keine USB-Verlängerungskabel, wenn Sie die Kamera an den USB-A-Anschluss anschließen, sondern nur das mit der Kamera mitgelieferte Kabel.


Konfiguration

Die Kamerasteuerung ist mit der Berechtigung "Kameras" im Profil des aktuellen Benutzers möglich.

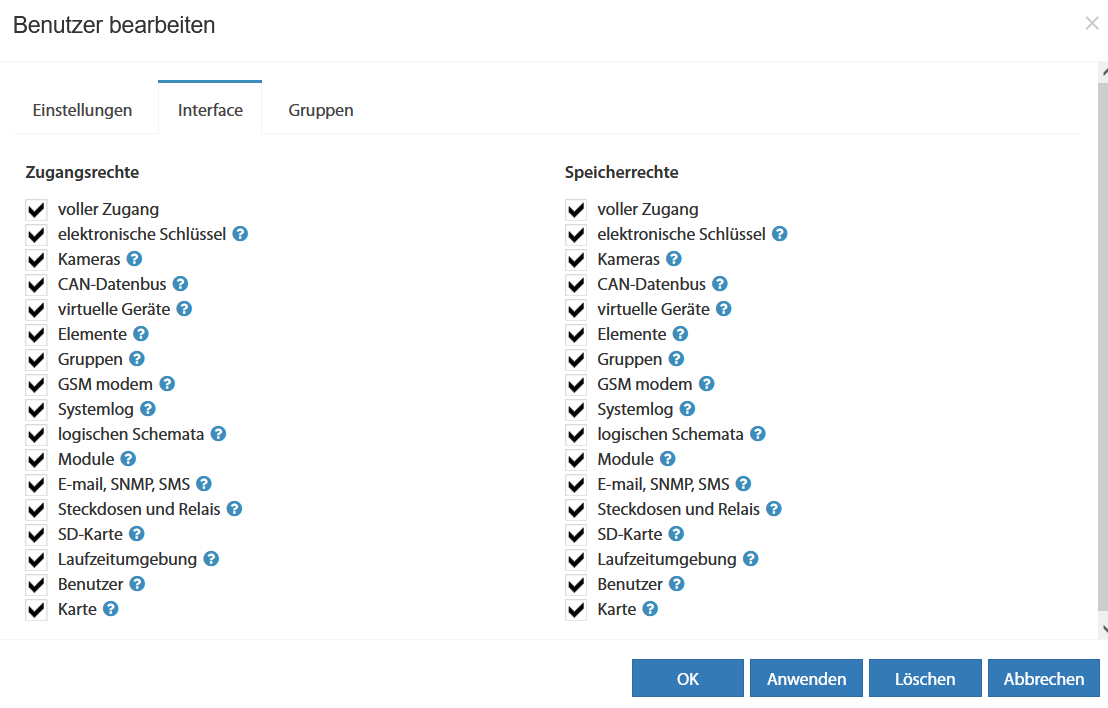

Bild 2 Benutzerkonfiguration Benutzer --> Benutzer --> Interface

Der Zugriff auf den Videostream ist mit dem Login und dem Passwort möglich, wenn diese vom Benutzer angegeben wurden.

Wenn Sie auf das Element "USB-Webkamera" im "Systembaum" klicken, wird ein modales Fenster angezeigt:

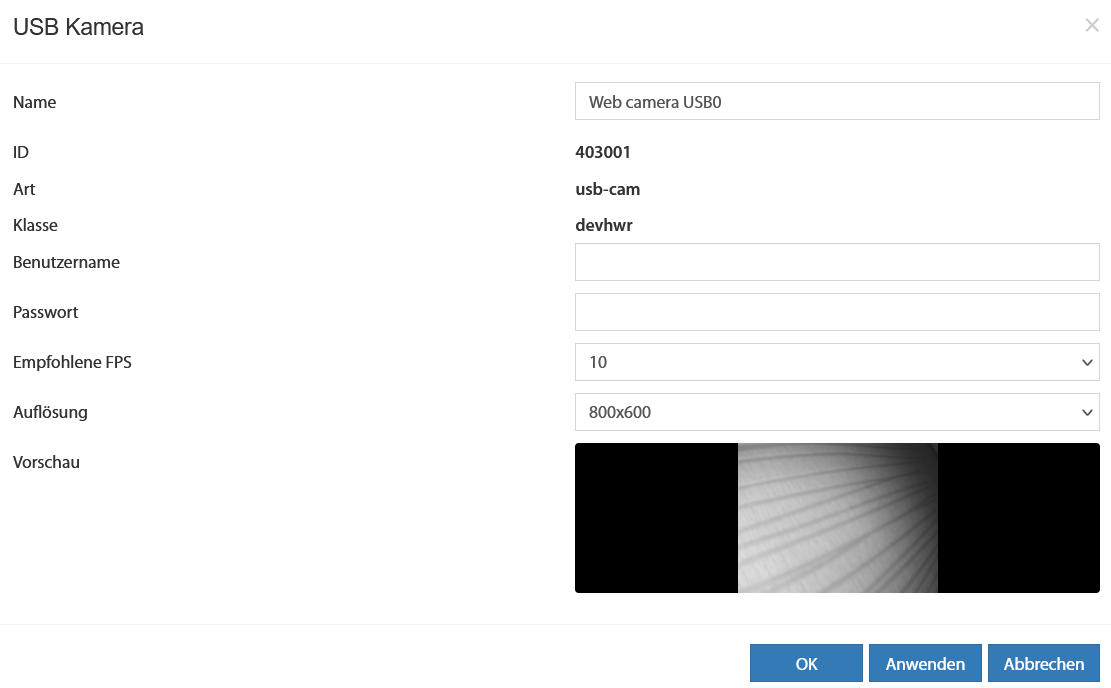

Bild 3 Kameraanzeige unter Systembaum --> Cameras --> USB-Webkamera


Name

Vergeben Sie hier einen Namen für Ihre Kamera. Der Platz ist auf 63 Zeichen begrenzt.

ID

Wird vom System vorgegeben.

Typ

Klasse

Benutzername

Vergeben Sie hier für einen gesicherten Zugang einen Nutzernamen (optional).

Passwort

Vergeben Sie hier für einen gesicherten Zugang ein Passwort (optional).

Empfohlene FPS

Geben Sie hier die bevorzugte Anzahl von Bildern pro Sekunde an bei der Ausgabe von Bildern auf der Weboberfläche.

Auflösung

Für USB-Kameras sind folgende Auflösungen möglich: 160x120, 320x240, 640x480

Vorschau

Anzeige des Bildes

Wenn die Felder "Benutzername" oder "Passwort" leer sind, ist der Zugriff auf die Kamera nicht gesichert. Sind Benutzername und Passwort gesetzt, ist der Zugriff auf den Live-Stream der Kamera in dieser Form möglich: http://<Benutzername>:<Passwort>@192.168.0.185/webcam/?action=stream

Auf der Seite "Kamera" werden die Live-Streams aller verfügbaren Kameras angezeigt: USB, IP und andere unterstützte Kameras. Wenn Sie auf die USB-Kamera klicken, wird ein Fenster angezeigt, in dem "URL" den vollständigen Pfad zum direkten Zugriff auf den Live-Stream angibt.

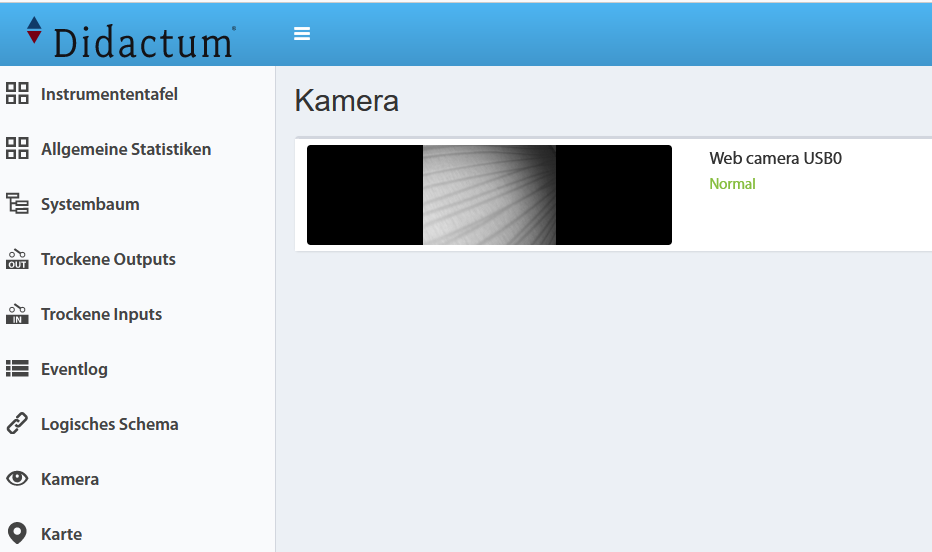

Bild 4 Kamera --> Anzeige aller Kameras im System

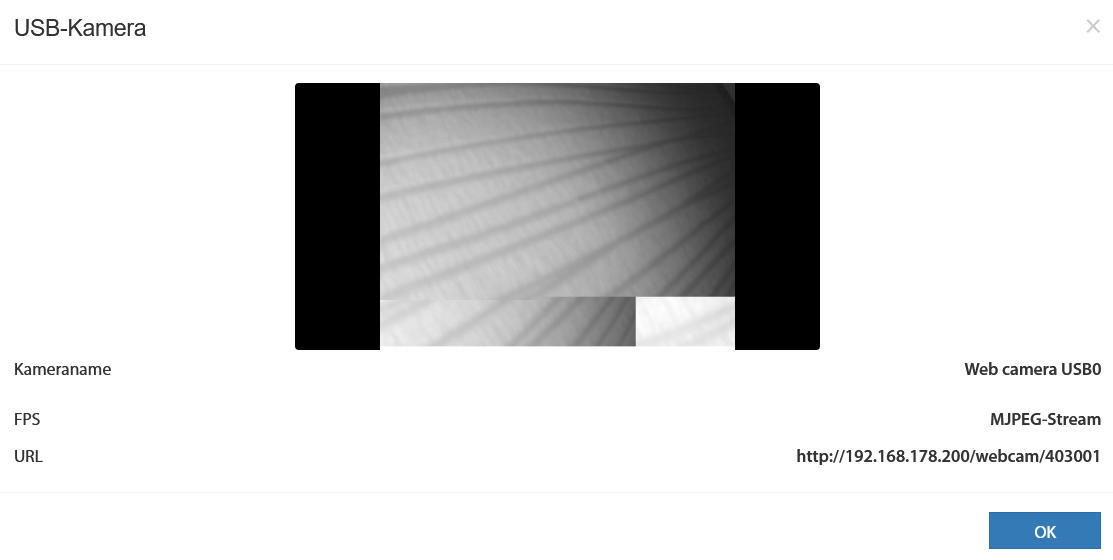

Bild 5 Kamera-URL

Videos speichern

Sie können Videoclips von einer angeschlossenen USB-Webkamera auf einem externen Medium (SD-Karte) speichern und per E-Mail versenden.

Hierfür konfigurieren Sie das Speichern des Systemprotokolls in den Registerkarten Systemeinstellungen → Protokollierung. Hier geben Sie in den Registerkarten auf den gewünschten Medien (SD-Karte, Mail Log) an, dass Sie die Videoclips speichern möchten. Aktivieren Sie dazu das Kontrollkästchen im Feld „Protokollierung aktivieren“ und das Kontrollkästchen im Feld Videodateien speichern (siehe Systemprotokolle auf SD-Karte speichern). Für Videodateien gelten die gleichen allgemeinen Regeln zum Löschen veralteter Dateien wie für alle Protokolldateien.

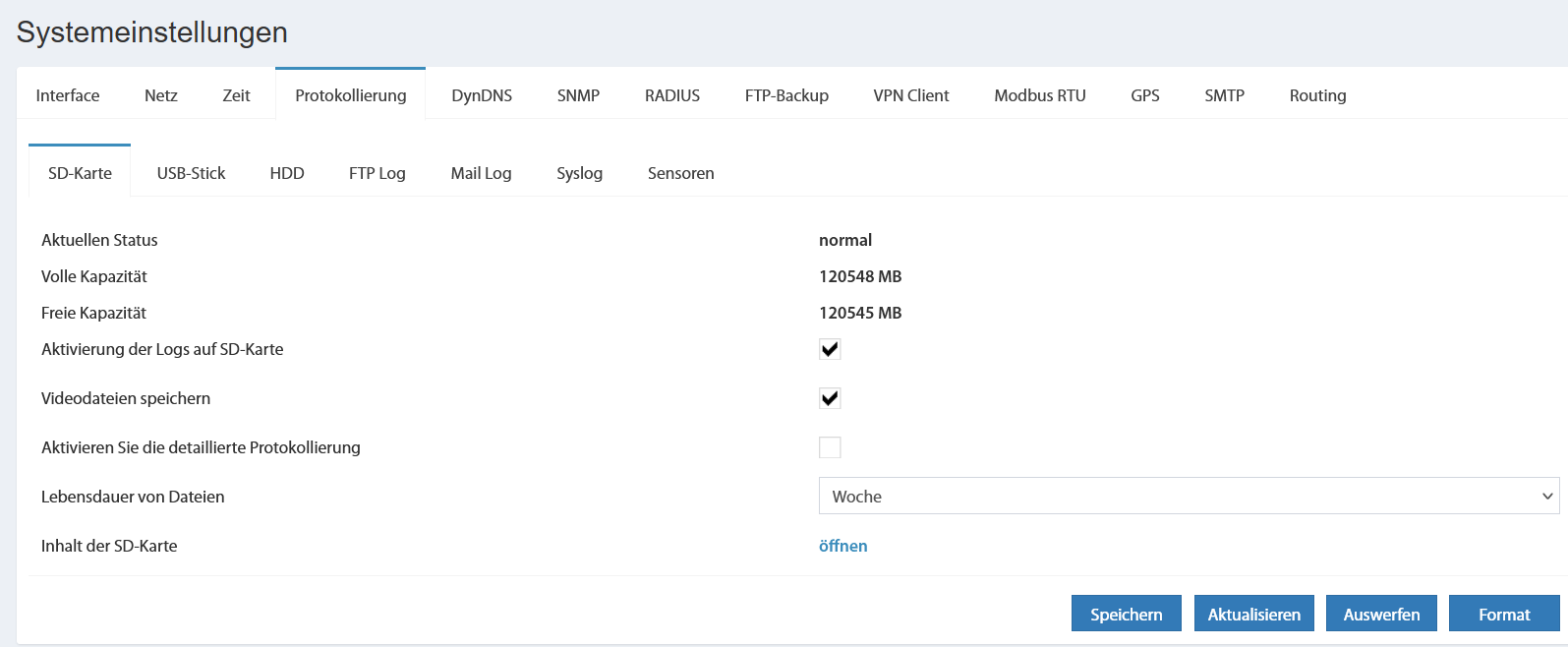

Bild 6 Systemeinstellungen --> Protokollierung --> SD-Karte

Die Videodateien werden im Unterverzeichnis „video“ unter den Namen gespeichert, die dem Zeitpunkt ihrer Aufnahme entsprechen, z. B. 2023.01.17_16-37-43.avi.

Wenn Sie Videoclips per E-Mail versenden, werden die Dateien als Anhang an die E-Mail gesendet. Sie können bis zu 10 Empfänger für den Versand von E-Mails angeben.

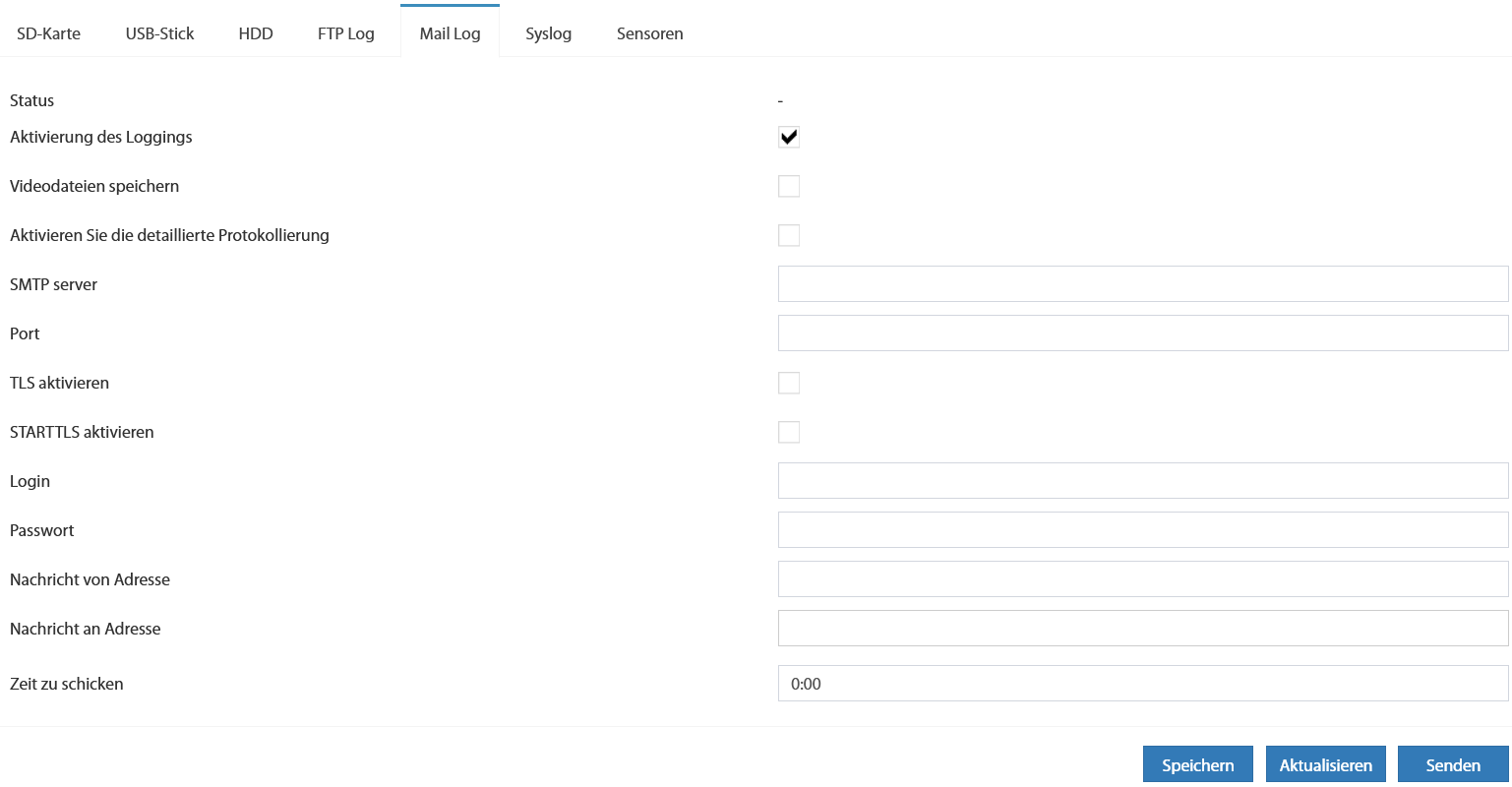

Bild 7 Reiter MailLog --> Haken setzen bei Aktivierung des Loggings


Status

Aktiv

Aktivierung des Loggings


Speichere Videodateien


Aktivieren Sie die detaillierte Protokollierung

optional

SMTP-Server

Tragen Sie hier Ihren Postausgang-Server ein.

Port

Geben Sie hier den Port Ihres SMTP-Servers ein.

TLS aktiviert

optional

STARTTLS aktiviert

optional

Login

Tragen Sie hier die Zugangsdaten für Ihren Mail-Server ein.

Passwort

Nachricht von Adresse

Geben Sie hier den Absender ein.

Nachricht an Adresse

Tragen Sie hier die Empfänger ein, die die Mail erhalten sollen.

Zeit zu schicken

0:00


Nun erstellen Sie die Logik, mit der die Aufzeichnung des Videoclips gestartet wird (vergl. Logisches Schema).

Info: Sie können auch einen Videoclip über die SNMP-SET-Anfrage aufzeichnen. Dazu schreiben Sie den String-Wert "1" (ohne Anführungszeichen) durch den OID-Identifier: .1.3.6.1.4.1.39052.4.1.1.7.403001.

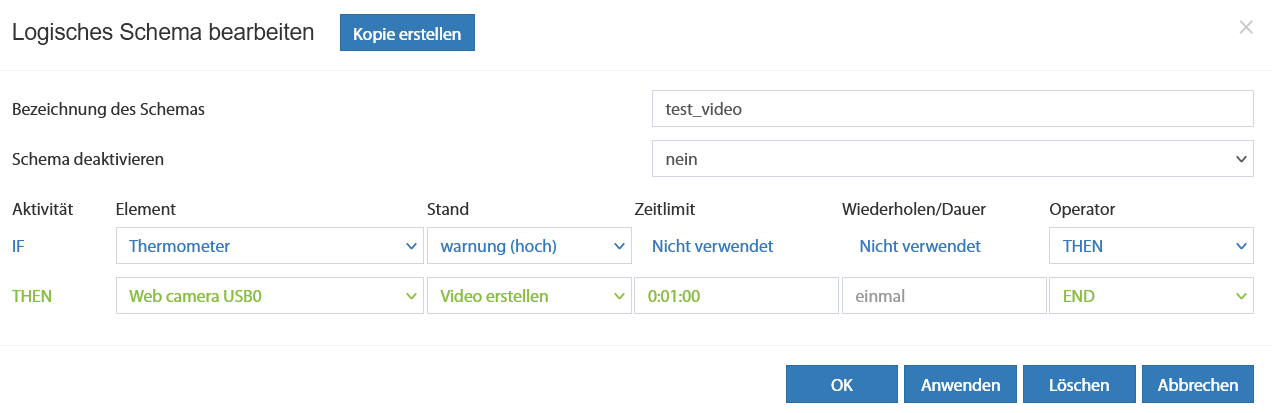

Bild 8 Logisches Schema

Video-Benachrichtigungen versenden von der USB-Webcam

Die Video-Benachrichtigung ist ein AVI-Video im MJPEG-Format, das einige Sekunden dauert und per E-Mail versendet wird, wenn ein bestimmtes Ereignis im System eingetreten ist.

Um eine Benachrichtigung mit einer Video-USB-Web-Kamera zu senden, müssen Sie eine bestehende E-Mail-Benachrichtigung verwenden oder eine neue erstellen:

Bild 9 Systembaum --> Systemgruppe Mails

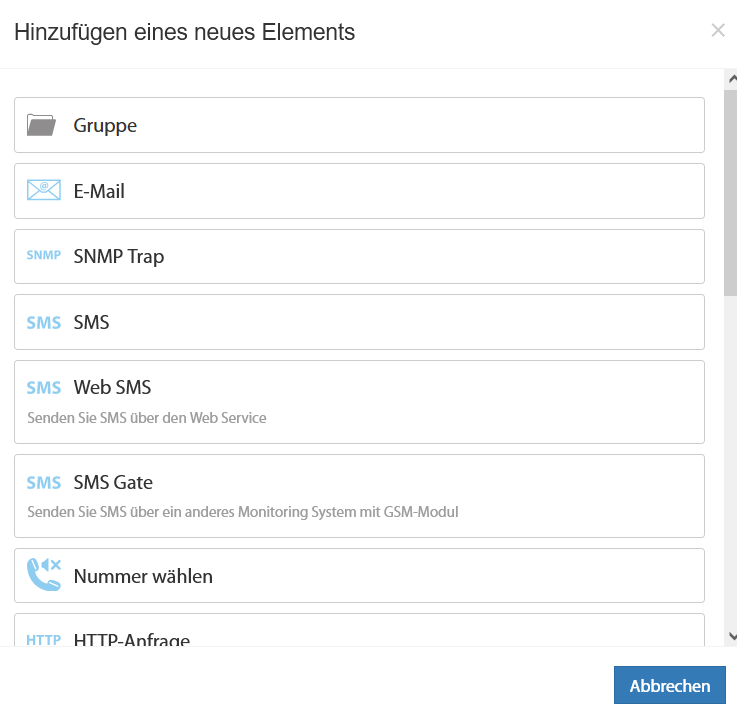

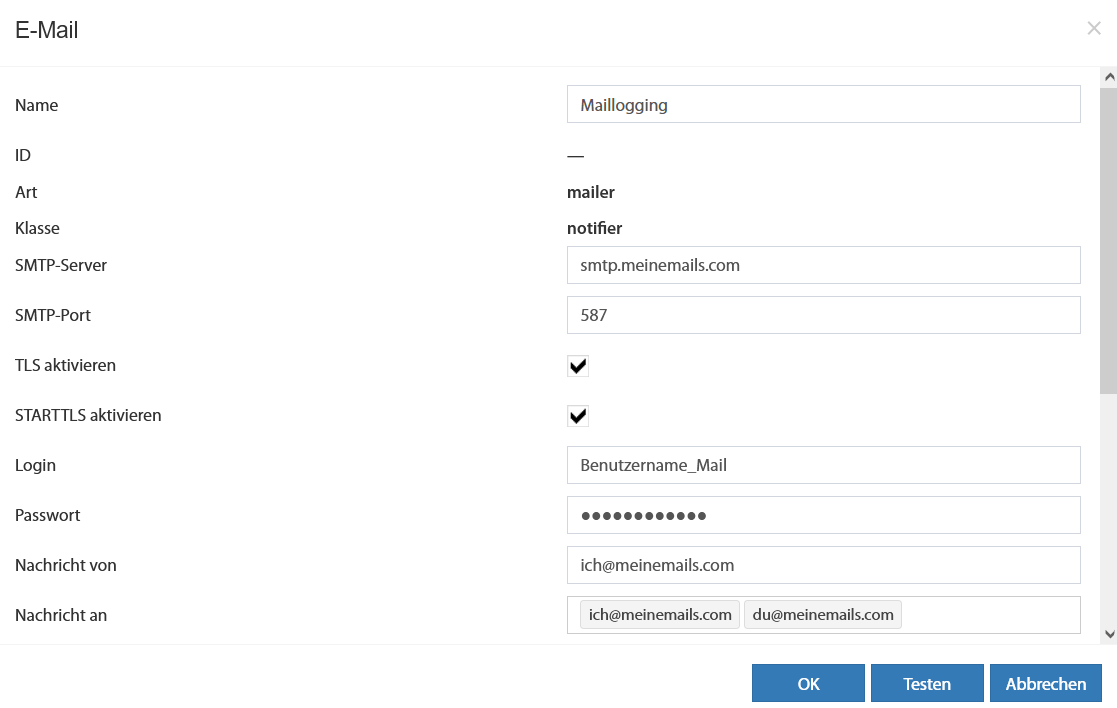

Bild 10 Systembaum --> + -->hinzufügen eines neuen Elements --> E-Mail

Name

Vergeben Sie hier einen Namen

ID

Voreingestellte Werte

Typ

Klasse

SMTP-Server

Geben Sie hier den Servernamen Ihres SMTP-Servers an.

SMTP-Port

Tragen Sie hier den SMTP-Port ein.

TLS aktiviert

Setzen Sie bei Bedarf einen Haken bei TLS aktiviert.

STARTTLS aktiviert

Setzen Sie bei Bedarf einen Haken bei STARTTLS aktiviert.

Login

Tragen Sie hier Ihren Benutzernamen (E-Mail-Adresse) ein.

Passwort

Geben Sie hier Ihr Passwort ein.

Mail von

Tragen Sie hier die Absender-Adresse ein.

Mail an

Geben Sie hier die Empfänger-Adresse an.

Text der Nachricht

Tragen Sie hier den Benachrichtigungstext ein.

Um die Ereignisse im System zu verfolgen, erstellen Sie eine logische Schaltung, die nach Auslösung Benachrichtigungen sendet.

Als WENN-Bedingung wählen Sie das Element und die Bedingung des Elements aus, die das überwachte Ereignis definieren.

Die E-Mail-Benachrichtigung muss als DANN-Aktion ausgewählt werden, wenn die Logik ausgelöst wird. Nun wählen Sie den Zustand des Feldes "Video senden".

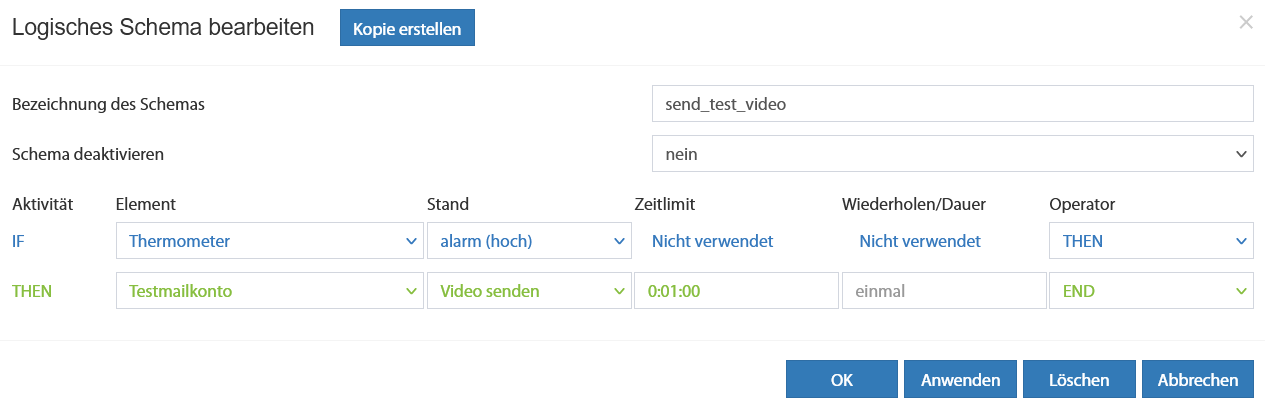

Bild 11 Logisches Schema bearbeiten
