# Wiederherstellung der Appliance
## Übersicht
Manchmal ist eine vollständige Firmware-Wiederherstellung erforderlich – zum Beispiel, wenn ein sauberes System installiert werden soll.
> **Wichtig:**
> Wenn das Gerät grundsätzlich funktioniert (z. B. nur der CAN-Bus defekt ist), sichern Sie zuerst die Einstellungen:
> **System → Exportieren → Aktuelle Einstellungen herunterladen → Datei „Settings.vut“.**
> Diese Datei wird für die automatische Wiederherstellung nach dem Recovery benötigt.
> Prüfen Sie in den Netzwerkeinstellungen, ob CAN aktiviert ist.
---
## ⚠️ Wichtiger Hinweis
Bei einer vollständigen Wiederherstellung werden **alle Benutzerdaten und Einstellungen unwiderruflich gelöscht!**
---
## Schritt 1 – Treiber installieren
Installieren Sie unter Windows den folgenden USB-Treiber:
**WinUSB4NuVCOM_NUC970_02-10-2014.zip**
Der Treiber funktioniert unter **Windows XP** und **Windows 10**.
---
## Schritt 2 – Gerät in den Wiederherstellungsmodus schalten

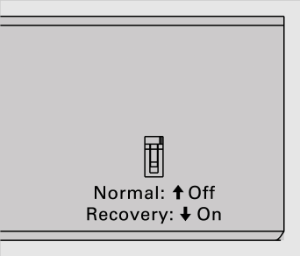

Schalten Sie das Gerät in den **Recovery Mode**.
---
## Schritt 3 – Gerät mit dem PC verbinden
Verwenden Sie ein **USB-A zu Mini-USB-Kabel**.
Ihr PC muss **Windows** und den **Nuvoton-USB-Treiber** installiert haben.
> Nicht alle USB-Kabel funktionieren!
> Empfehlenswert sind Kabel mit **Ferritkern** oder **USB-Repeater-Kabel**.
---
## Schritt 4 – Gerät einschalten
Stecken Sie das **Netzteil** an, um die Appliance einzuschalten.
---
## Schritt 5 – Gerät im Windows-Gerätemanager prüfen
Öffnen Sie:
**Systemsteuerung → Geräte-Manager**
Das Gerät sollte nun als neues USB-Gerät erscheinen.
---
## Schritt 6 – NuWriter herunterladen
Je nach verbautem Prozessor benötigen Sie die passende Version:
**Option A (neuere Geräte, nach Mitte 2018):**
NUC976DK61Y → `NuWriter_61.zip`
**Option B (ältere Geräte, vor Mitte 2018):**
NUC976DK62Y → `NuWriter_62.zip`
> **Achtung:**
> Wenn Sie die falsche Version verwenden, kann dies unvorhersehbare Ergebnisse verursachen.
> Falls das passiert, nutzen Sie NuWriter, um den aktuellen Treiber zu löschen.
Wenn Sie unsicher sind, öffnen Sie das Gehäuse und prüfen Sie den Prozessor-Typ (steht auf dem Chip).
---
## Schritt 7 – NuWriter starten
Entpacken Sie die ZIP-Datei in einen beliebigen Ordner.
Öffnen Sie diesen Ordner und starten Sie **NuWriter.exe**.
---
## Schritt 8 – Prozessor auswählen
a) Zielchip: **NUC970 series**
b) Prozessortyp: **NUC976DK61Y** oder **NUC976DK62Y**
c) Auf **Continue** klicken.
---
## Schritt 9 – Firmware-Datei herunterladen
Laden Sie die Datei **„didactum-xxx-xxx.bin“** aus dem Treiberverzeichnis herunter und speichern Sie sie auf Ihrem Computer.
---
## Schritt 10 – Verbindung einrichten
a) **Type:** SPI
> ⚠️ **Niemals MTP-Modus verwenden!** Das zerstört den Prozessor.
b) **Image Type:** Pack
c) **Image Name:** Wählen Sie die zuvor heruntergeladene `.bin`-Datei
d) **Re-Connect** klicken – sollte **grün** leuchten
Wenn **rot**:
- Recovery-Schalter prüfen
- USB-Kabel prüfen
- Wenn alles korrekt ist → Platine evtl. defekt
---
## Schritt 11 – Speicher löschen
Klicken Sie auf **EraseAll** und warten Sie etwa **2 Minutenn**.
Nach Abschluss erscheint eine Bestätigungsmeldung.
---
## Schritt 12 – Firmware brennen
Klicken Sie auf **Burn** und warten Sie ca. **4 Minuten**.
Nach Abschluss erscheint eine Bestätigungsmeldung.
---
## Schritt 13 – Gerät zurücksetzen
1. Gerät ausschalten
2. DIP-Schalter von **Recovery** auf **Normal** umstellen
3. Gerät wieder einschalten
Die Appliance ist nun **vollständig wiederhergestellt und betriebsbereit**.
