Anschluss Trockenkontakt / potentialfreier Kontakt

    Die Ethernet-basierten Mess- und Kontrollsysteme und die intelligenten Stromleisten (PDU) von Didactum bieten Eingänge für Trockenkontakte / potentialfreie Kontakte.



    Überwachungsprodukt
    		Anzahl der potentialfreien Eingänge
    		Unterstützung Dry Contact Erweiterungseinheit*

    Didactum Monitoring System 50 2 Nein
    Didactum Monitoring System 100 DC 4 Ja
    Didactum Monitoring System 200 4 Ja
    Didactum Monitoring System 300 PoE 4 Ja
    Didactum Monitoring System 400 4 Ja
    Didactum Monitoring System 500 DC 12 Ja
    Didactum Monitoring System 600 DC 32 Ja
    Didactum Monitoring System 700 DC 30/96** Ja
    Didactum PDU 700 4 Ja
    Didactum PDU 750 4 Ja

    *Dry Contact Erweiterungseinheit mit 32 oder 64 Anschlüssen (optionale Ausstattung)

    **optionale Ausstattung



    Funktionsweise potentialfreier Kontakt / Trockenkontakt

    Potentialfreie Kontakte, auch Trockenkontakte oder Dry Contacts genannt, dienen der Signalisierung von Zustands- und Statusmeldungen. Üblicherweise erfolgt die Schaltung über ein Relais. Wie der Name schon verrät, erfolgt die Schaltung potentialfrei (ohne Spannung).


    Anschluss potentialfreier Kontakt am Überwachungsgerät

    Im Lieferumfang aller SNMP Monitoringsysteme und Stromleisten sind Stecker im Lieferumfang enthalten. Schließen Sie die Adern der potentialfreien Kontakte an die entsprechenden Schraubklemmen des grünen Steckers an. Jeweils zwei potentialfreie Kontakte / Trockenkontakte haben eine gemeinsame Masse. Nachdem Sie die Zweidrahtkabel an die Klemme geschraubt haben, stecken Sie die Klemme in die nummerierte Eingangsbuchse für potentialfreie Kontakte am Didactum Überwachungsgerät.



    Wichtiger Hinweis: Bei Anschlussarbeiten von potentialfreien / digitalen Trockenkontakten, darf das Didactum Monitoring System nicht eingeschaltet sein!

    In diesem Beispiel wird das Zweidrahtkabel des Türkontakts am potenzialfreien Kontakt Nr. 1 des IP-basierten Mess- und Alarmsystems angeschlossen. Der zweite Magnetkontakt wird am Anschluss Nr. 2 angeschlossen. Beide Zweidrahtkabel teilen sich den Masseanschluss.

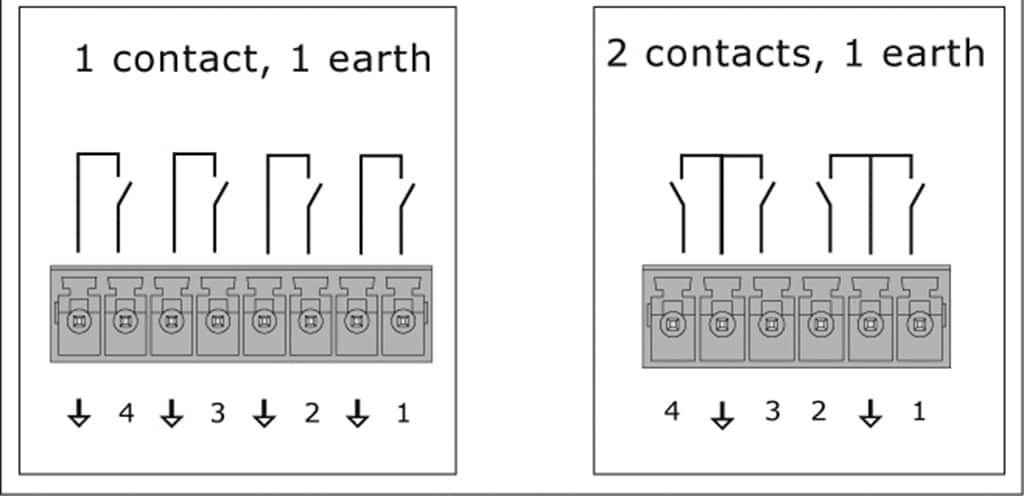

    Anschlussbelegung SNMP Monitoring Systeme

    Die Monitoring-Hardware bietet 2 verschiedene Arten von Eingängen für potentialfreie Kontakten / Dry Contacts:



    • a.) Ein Eingangskontakt mit jeweils einem dedizierten Erdungsanschluss (untere linke Grafik).
    • b.) Zwei Eingangskontakte teilen sich einen gemeinsamen Erdungsanschluss (untere rechte Grafik).
