ACHTUNG! Bitte führen Sie Anweisungen in dieser Anleitung sehr sorgfältig durch, da sonst die Gefahr besteht, das System zu beschädigen!

Wenn ein Firmwareupdate nicht vollständig durchgeführt werden konnte oder aus einem anderen Grund ein seltsamer Zustand bei Ihrem Monitoringsystem auftritt, kann es notwendig sein, den Speicher Ihrer FIrmware neu zu schreiben. Diese Anleitung unterstützt Sie dabei, ein Notfall-Update für die folgenden Systeme durchzuführen:

Didactum Monitoring System 50
Didactum Monitoring System 100 III (DC)
Didactum Monitoring System 100 IV (DC)
Didactum Monitoring System 400
Didactum Monitoring System 500 II (DC)

Die für die Durchführung des Updates benötigten Dateien finden Sie am unteren Seitenrand verlinkt.

1. Sichern der Einstellungen

Navigieren Sie zu System Menu ❯ Export und wählen Sie dort den Punkt Aktuelle Einstellungen exportieren. Sie laden die Datei settings.xor herunter, die Sie nach der Durchführung des Updates zur Wiederherstellung Ihrer Konfiguration benötigen.

2. Installation des USB-Treibers

In der verlinkten Datei NuUSBDriver.zip finden Sie den Treiber, über den Sie die Firmware Ihres Monitoringsystems über USB neu schreiben können. Bitte installieren Sie diesen.

3. Vorbereiten des Monitoringsystems

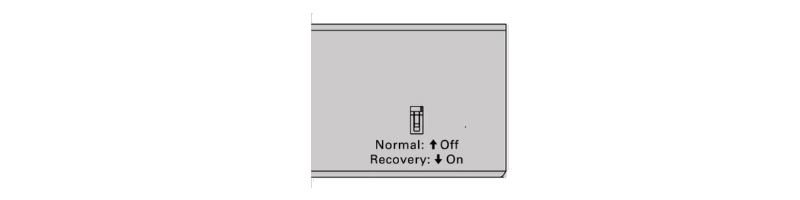

Schalten Sie das Gerät aus. Setzen Sie das Monitoring-System in den Wartungsmodus, indem Sie den Dipschalter auf der Rückseite auf "Recovery" setzen.

4. Verbinden Sie das Monitoringsystem über USB

Bitte verwenden Sie dafür ein USB-Kabel mit einem Ferritkern, um Fehler bei der Datenübertragung auszuschließen. Starten SIe anschließend das Monitoringsystem. Sie können es nun als NuVCOMDeviceClass ❯ WinUSBDriver (NUvCom) im Gerätemanager finden.

5. Auspacken und Starten des NuWriter-Utilites

Entpacken Sie den Inhalt der Datei nuwriter.zip in ein beliebiges Verzeichnis und starten Sie anschließend das Programm über die Datei NuWriter.exe.

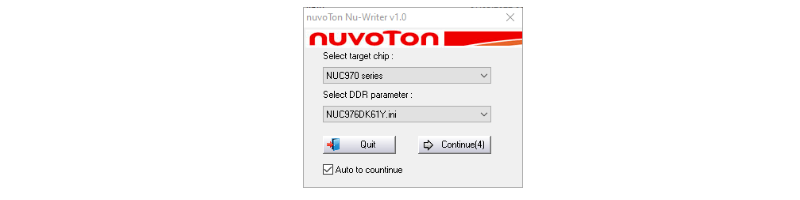

Wählen Sie bei "Target-Chip" NUC970 series und bei "Select DDR paramenter" NUC976DK61Y.ini. Klicken SIe anschließend auf Continue.

5. Einstellungen und Image setzen

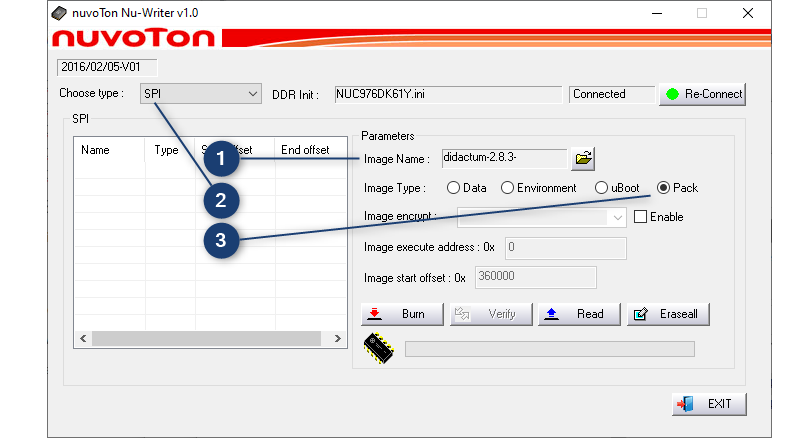

Wählen Sie aus dem Firmwarepaket die Datei didactum-vvv-bbb.bin, wobei vvv für die Versionsnummer und bbb für die Build-Nummer steht.
Stellen SIe sicher, dass Sie bei "Chose Type" SPI ausgewählt haben. Eine falsche Einstellung hier kann das Sytem zerstören.
Stellen Sie sicher, dass Sie bei "Image Type" den Wert PACK ausgewählt haben. Eine falsche Einstellung hier kann das System zerstören.

6. Löschen des Firmwarespeichers

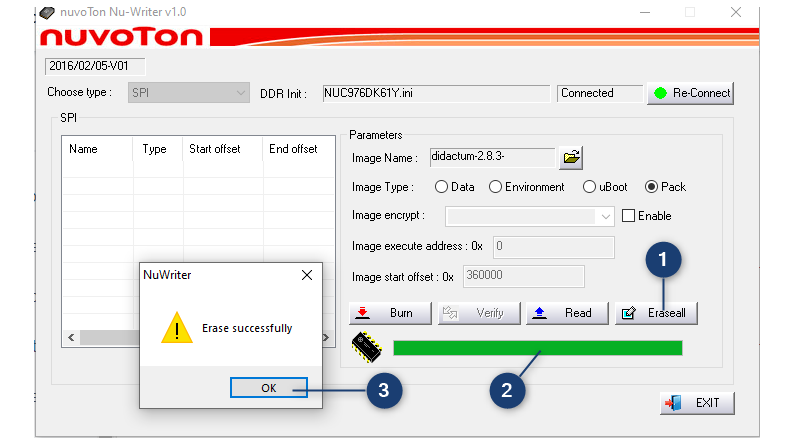

Löschen Sie nun den FIrmwarespeicher, indem Sie auf die Taste Eeaseall (1) klicken. Dieser Vorgang dauert etwa eine Minute (1). Der Abschluss wird Ihnen durch ein Popup angezeigt (3).

ACHTUNG! Trennen Sie das System während des Vorgangs nicht von der Spannungsversorgung. Trennen Sie die USB-Verbindung während dieses Vorgangs nicht!

7. Schreiben der neuen Firmware

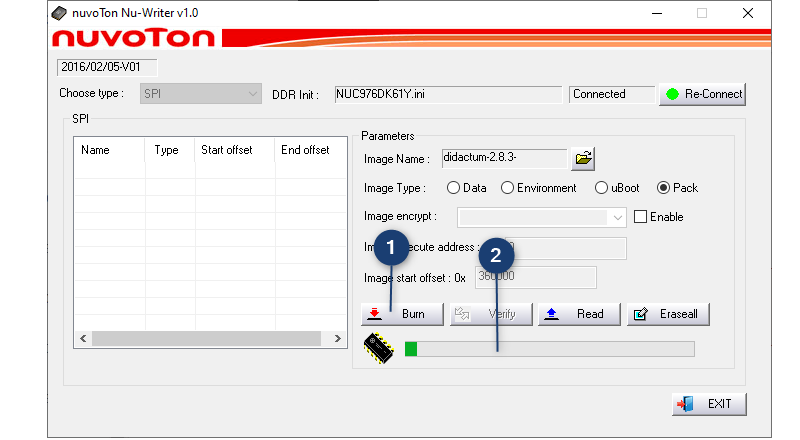

Klicken Sie nun auf Burn (1), um das neue Firmwareimage zu schreiben. Der Vorgang dauert etwa 4 Minuten (2). Anschließend wird Ihnen ein Popup angezeigt.
