Installation 1-Wire Sensoren

Wir bieten für die bewährten TCP/IP basierten Mess- und Alarmsysteme auch 1-Wire Sensoren an. Auch die 1-Wire Sensoren sind mit einer SNMP OID ausgestattet. Die am Überwachungsgerät angeschlossenen Sensoren können per SNMP Befehl über LAN / WAN direkt abgefragt werden.

Voraussetzung zum Anschluss von 1-Wire Sensoren ist ein 1-Wire Erweiterungsmodul. Am 1-Wire Port des Modul werden dann die 1-Wire "per Plug and Play" angeschlossen und automatisch von IT-Überwachungssystem erkannt und im Webinterface angezeigt.

In Infrastrukturen mit erheblichen elektromagnetischen Störeinflüssen (EDV- und Serverraum, Rechenzentrum, Mobilfunkstation, Trafostation, Energieversorgungsanlage, Produktion usw.) sollten keine 1-Wire Sensoren verwendet werden. Hier setzen Sie bitte die erprobten intelligenten Sensoren von Didactum ein.

Es können an ein 1-Wire Modul maximal 20 Stück 1-Wire Sensoren angeschlossen werden. Die serielle Verkabelung erfolgt per im Lieferumfang der 1-Wire Sensoren enthaltenen RJ9 Patchkabel. Selbstverständlich können Sie sich individuelle Längen aus preiswerten RJ9 Patchkabel anfertigen. Beachten Sie bitte, dass die Gesamtlänge der 1-Wire Verkabelung / Sensorkette 100 Meter keinesfalls überschreiten sollte.

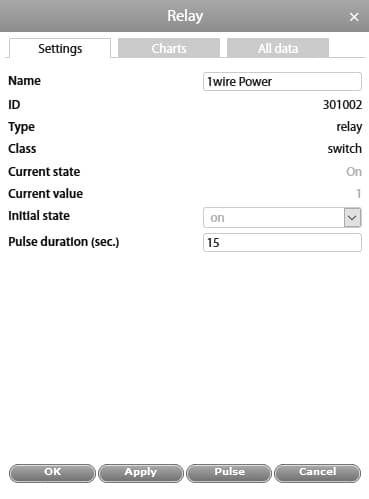

Der 1-Wire-Bus sollte im "Initialzustand" auf "Ein" geschaltet sein. In diesem Fall sollten alle 1-Wire-Sensoren und RFID Kartenleser, die am Didactum 1-Wire Modul angeschlossen sind, im Systembaum des IP-basierten Mess- und Kontrollgeräts erscheinen. Die Abbildung 5 gibt Ihnen weitere Informationen.

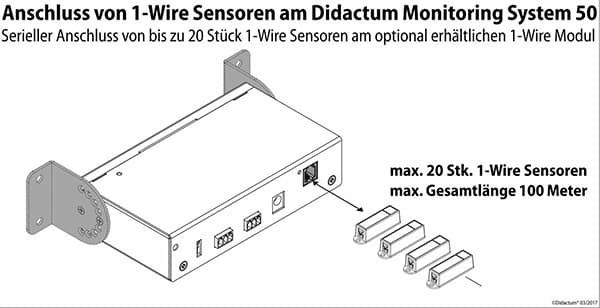

Abb.1: Exemplarischer Anschluss von preiswerten 1-Wire Temperatursensoren an das Ethernet Monitoring System 50 von Didactum.

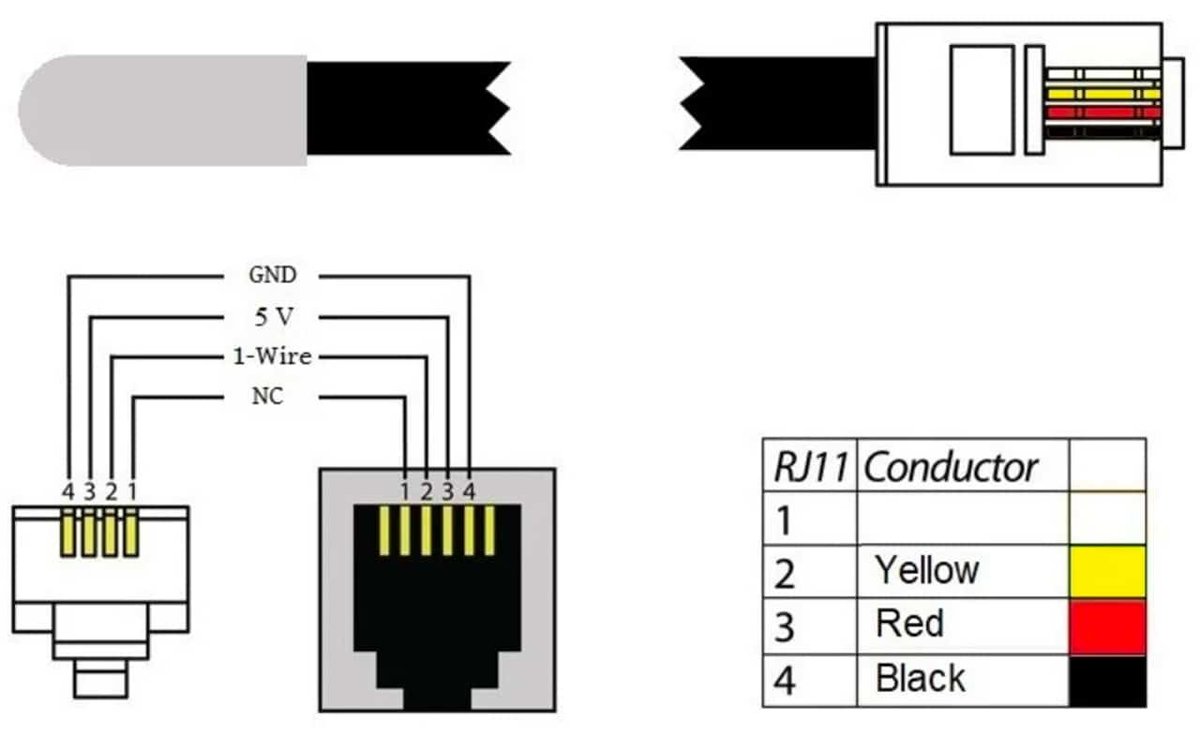

Abb.2: Dieses preiswerte Telefonkabel hat folgende Kabelbelegung: 1- Gelb, 2- Grün, 3- Rot, 4- Schwarz. Achten Sie bitte darauf, dass die Stecker die gleiche Belegung / Farben haben.

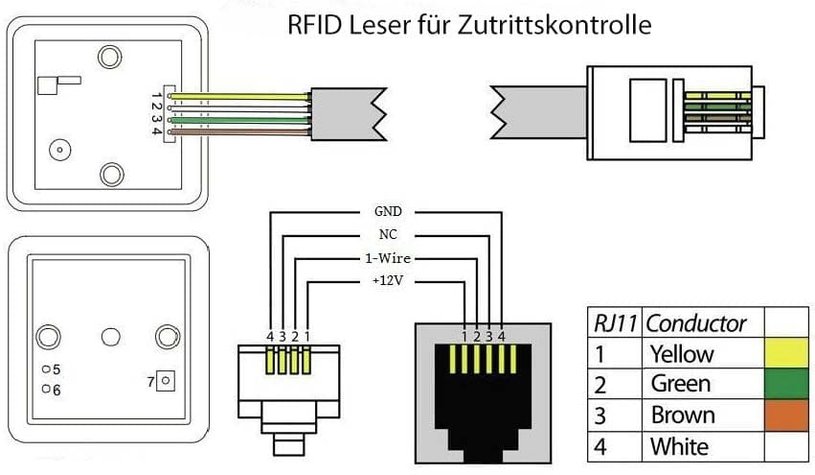

Sehen Sie hier die Kabelbelegung.

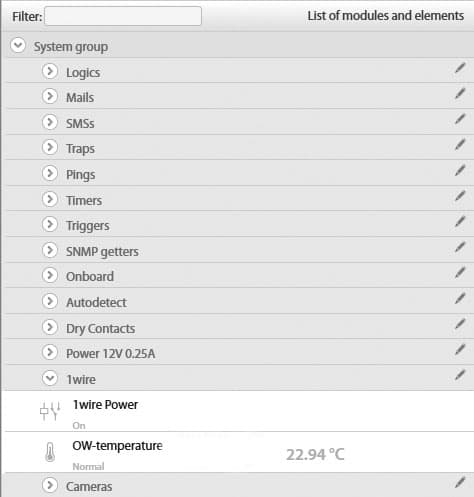

inklusive angeschlossener 1-Wire Sensoren automatisch angezeigt.

gespeichert und können ganz einfach exportiert werden.

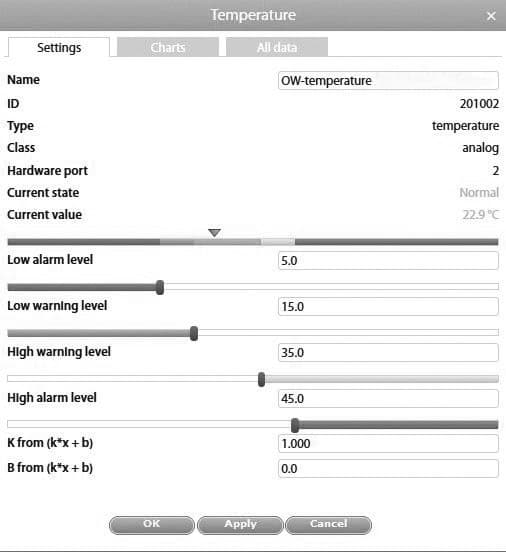

Abb.6: Jeder der 1-Wire Sensoren kann im mehrsprachigen Web Interface des Ethernet basierten IT-Überwachungssystems individuell konfiguriert werden. In unserem Beispiel haben wir für den 1-Draht Temperatursensor individuelle Grenz- und Schwellenwerte hinterlegt. Die Grenz- und Alarmwerte können bequem per Mauszeiger geregelt werden. Alternativ können Sie die Temperaturgrenzen auch per Tastatur eingeben.

Anschluss von 1-Wire Temperatursensoren

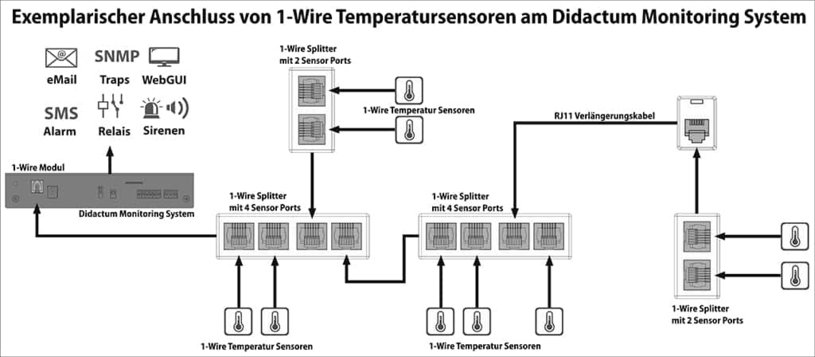

Abb.: Exemplarischer Anschluss von 1-Wire Temperatur Sensoren am Monitoring-System. Durch Verwendung der 1-Wire Splitter kann die Zahl der Sensoren erhöht werden.
Durch Verwendung geeigneter RJ11 Verlängerungskabel können die 1-Wire Temperatur Sensoren noch weiter abgesetzt werden.
Jeder der 1-Wire Sensoren wird vom Monitoring-System automatisch erkannt.
Die 1-Wire Temperaturfühler können einzeln oder auch als Gruppe individuell konfiguriert werden.
Legen Sie in Sachen Temperatur Überwachung Grenz- und Alarmwerte fest und definieren Sie dann die erforderlichen
Benachrichtigungs- und Alarmarten.
Auch Relais können in Interaktion mit dem 1-Wire Sensor geschaltet werden.

Anschluss von Thermoelementen Typ K

Thermoelemente werden für die Messung von niedrigen, kryogenen Temperaturen und für sehr hohe Temperaturbereiche eingesetzt. An die mit einem 1-Wire Modul ausgestatteten Mess- und Überwachungsgeräte von Didactum kann der 1-Wire Thermoelement Wandler angeschlossen werden. Dieser SNMP kompatible Konverter dient zum Anschluss eines Thermoelements Typ K und wandelt die Temperaturdaten für das Ethernet basierte Mess- und Überwachungssystems um.

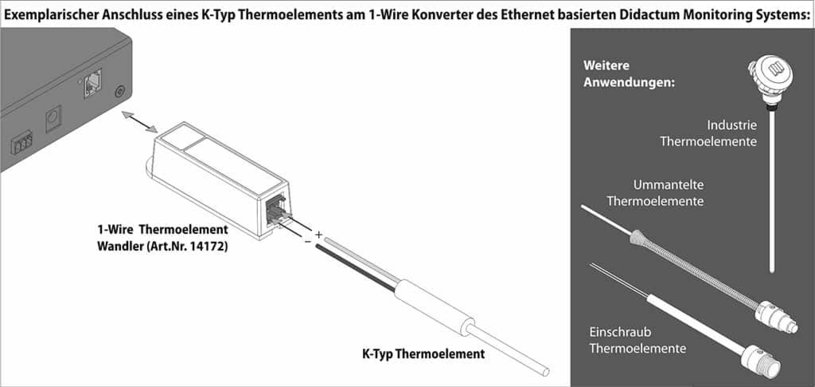

Einzelne Thermoelement Wandler können untereinander in Reihe geschaltet werden. Die maximale Kabellänge kann bis zu 100 Meter betragen.  Abb.: Mit Unterstützung des SNMP kompatiblen 1-Wire Wandlers kann ein Thermoelement des Typs K am Ethernet basierten Mess- und Kontrollgerät angeschlossen werden.

Die Messdaten werden im Datenlogger gespeichert. Zusätzlich werden wichtige Alarm- und Benachrichtigungsfunktionen in Form von E-Mail, SMS (via eMail to SMS Gateway oder GSM Modem) oder auch SNMP Traps geboten.

Anschluss des 1-Wire wasserfesten Temperatursensors

Der digitale, wasserdichte Temperatursensor wird am 1-Wire Modul der Ethernet gestützten Mess- und Überwachungseinheit angeschlossen. Die 1-Wire Sensoren können in einer zulässigen Gesamtlänge von bis zu 100 Metern untereinander verbunden werden. Hierzu verwenden Sie bitte die 1-Wire Splitter mit 2 bzw. 4 Sensoranschlüssen.



Die Montage des wasserfesten 1-Wire Temperaturfühlers erfolgt per Plug & Play. Der am 1-Wire Schnittstellenbus angeschlossene Sensor wird vom Mess- und Überwachungseinheit sofort erkannt und im deutschsprachigem Webfrontend angezeigt. Die Messdatenaufzeichnung wird automatisch gestartet.

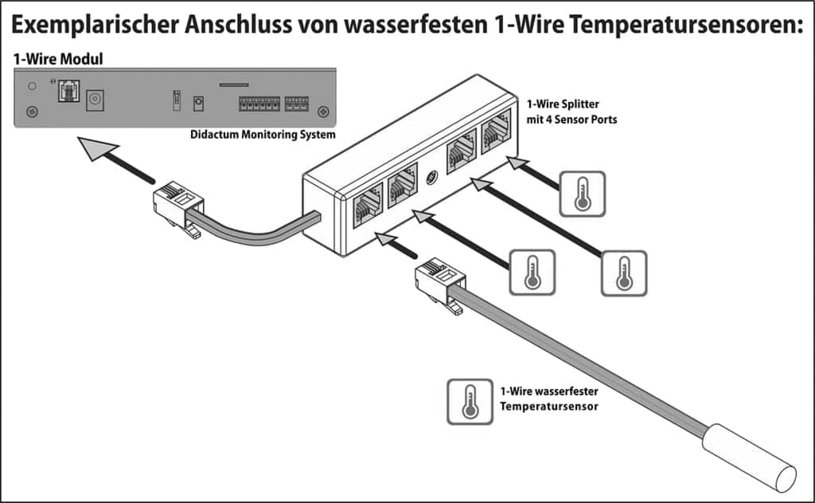

Abb.: Exemplarische Darstellung der Installation des wasserfesten 1-Wire Temperatursensors am Monitoring-System.
